理正工程地质勘察CAD9.5(电力版)支持行业最新规范《电力岩土工程工程勘测资料整编技术规程DL/T5093—2016》、《电力工程勘测制图标准DL/T 5156.1-5156.6-2015》的图示图例以及出图、统计要求。采用新一代软件架构，解决了大量原架构无法解决的实际用户问题；采用独立的配置平台设计，可以设置数据录入表格、出图样式、成果表格的样式、小数位数、图层字体、出图模版等内容，减少出图选项，便于统一出图管理和提高生产效率。不但能管理勘察数据，也能将勘察调查工作中的文件及图片等资料有效管理记录，使得勘察信息记录更全面，多平台支持：全面支持AutoCAD、浩辰CAD、中望CAD。

支持AutoCAD平台

支持浩辰CAD平台

支持中望CAD平台

1. ■电力工程地质勘察

1. ■《电力岩土工程工程勘测资料整编技术规程DL/T5093—2016》
2. ■《电力工程勘测制图标准DL/T 5156.1-5156.6-2015》

1. ■按照电力标准，数据转换，自动生成平面图、剖面图、柱状图、室内试验成果表、文字报告等，进行指标统计、液化判别、场地类别划分等分析计算，提供填充图例编辑、文字报告模板等辅助工具。

1. ■1.多平台支持：全面支持AutoCAD、浩辰CAD、中望CAD。

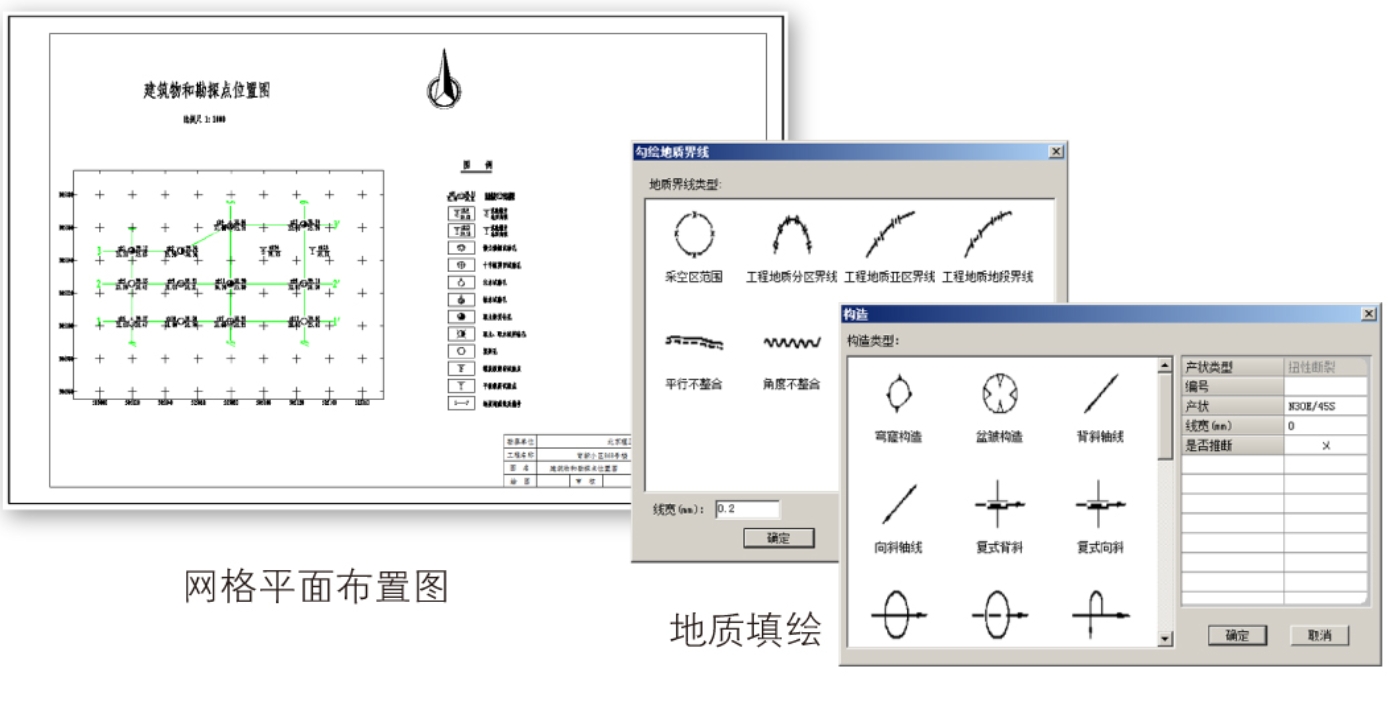

2. ■2.增加网格平面布置图。

1. ■3.平面图可以完成电力所有地质填绘（包括：地质构造、地质界线、地貌、不良地质符号、水文地质符号、地质分区编号、地震加速度、手工绘制小柱状图），入库后可以在分幅、旋转后的平面图上重新生成。
2. ■4.在平面图上可以任意绘制剖线、投影剖线，直接从平面图上切出地面线，并入库，然后可变比例生成剖断面图。
3. ■ 5.可以布置裁图框，较长的平面图可以分幅输出。

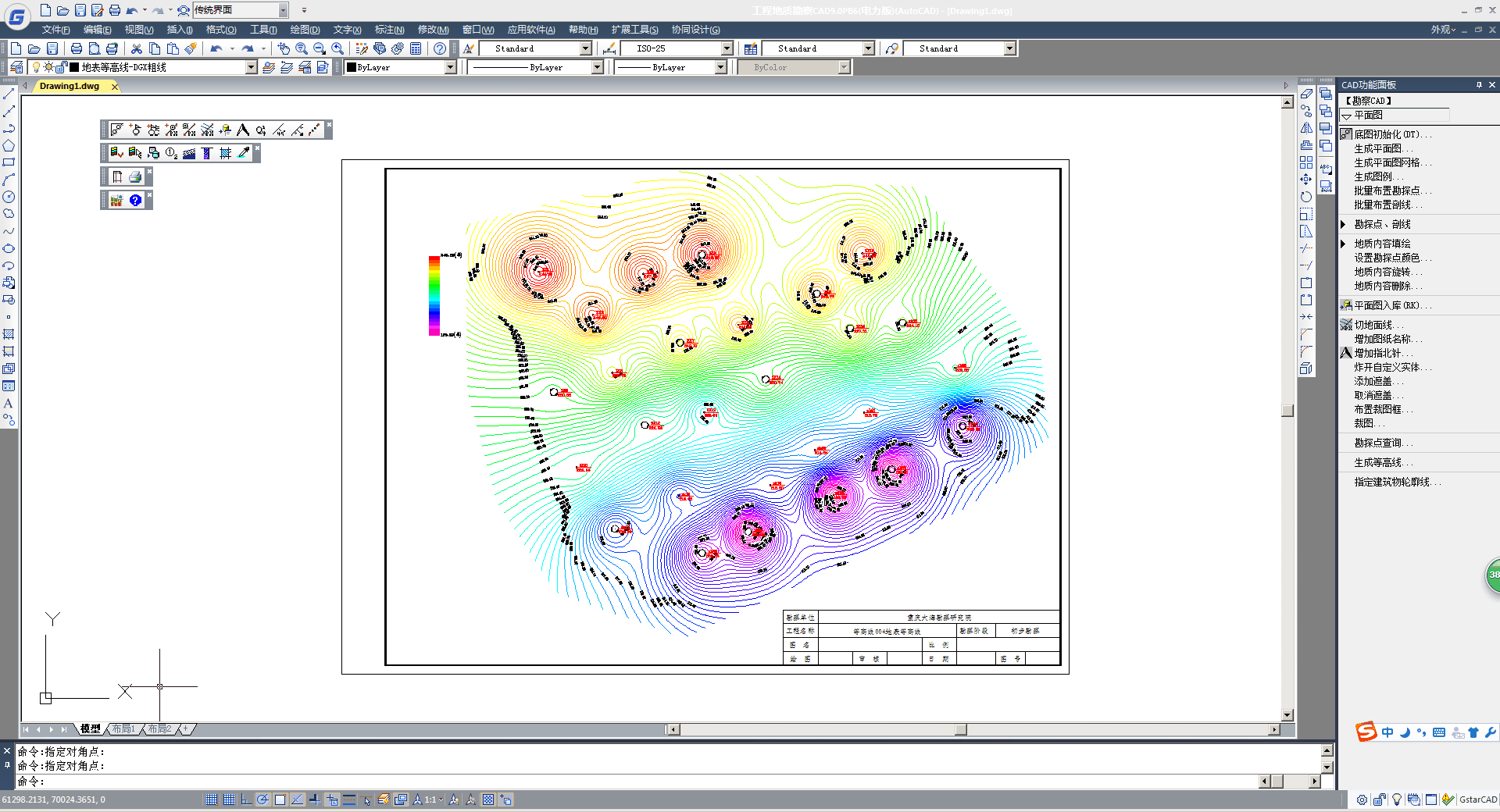

4. ■6.可生成基岩顶面等高线、风化等值线、地下水等值线、各地层等值线。

1. ■7.新增核电柱状图。

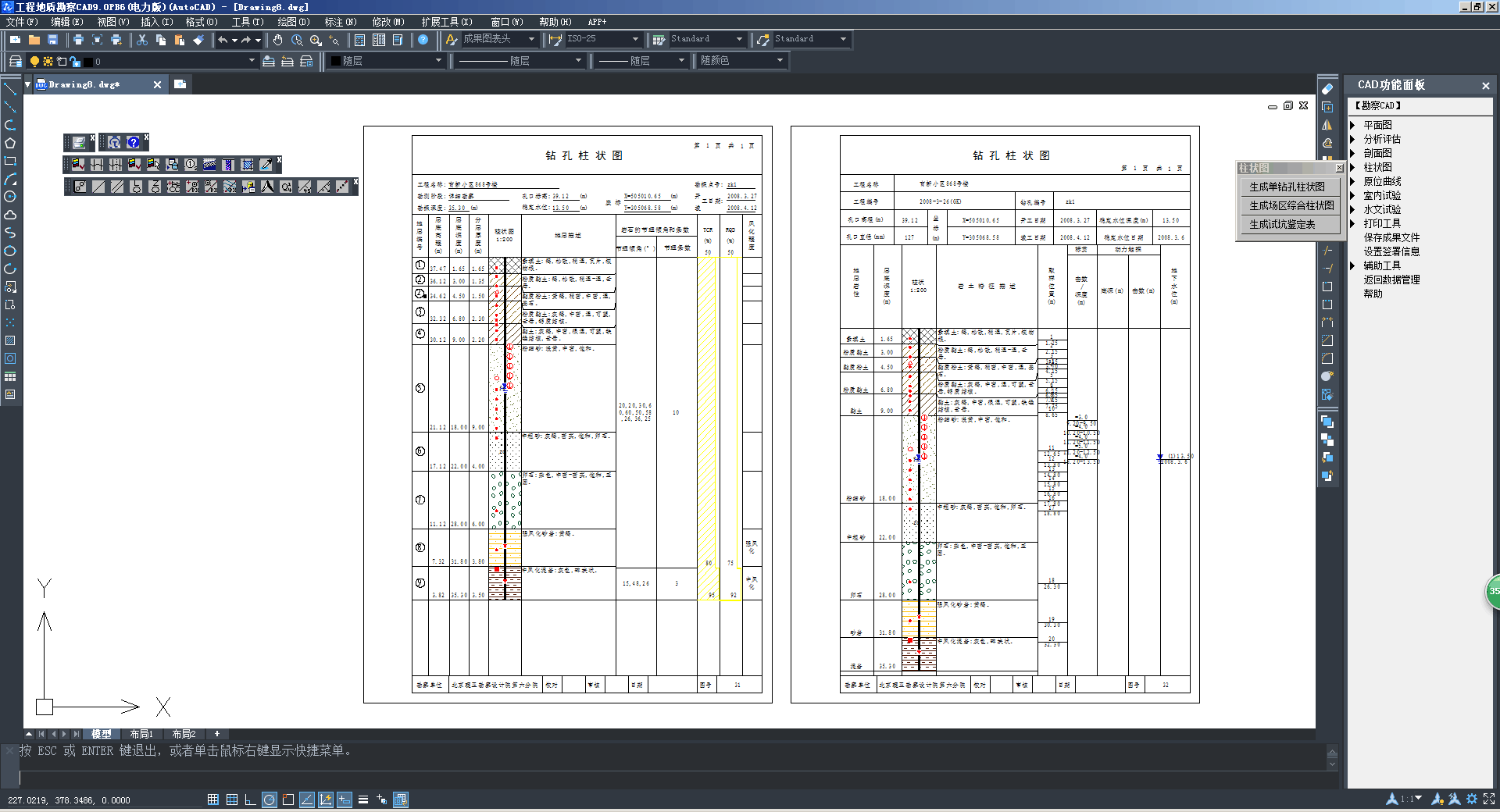

2. ■ 8.新增输变电柱状图。

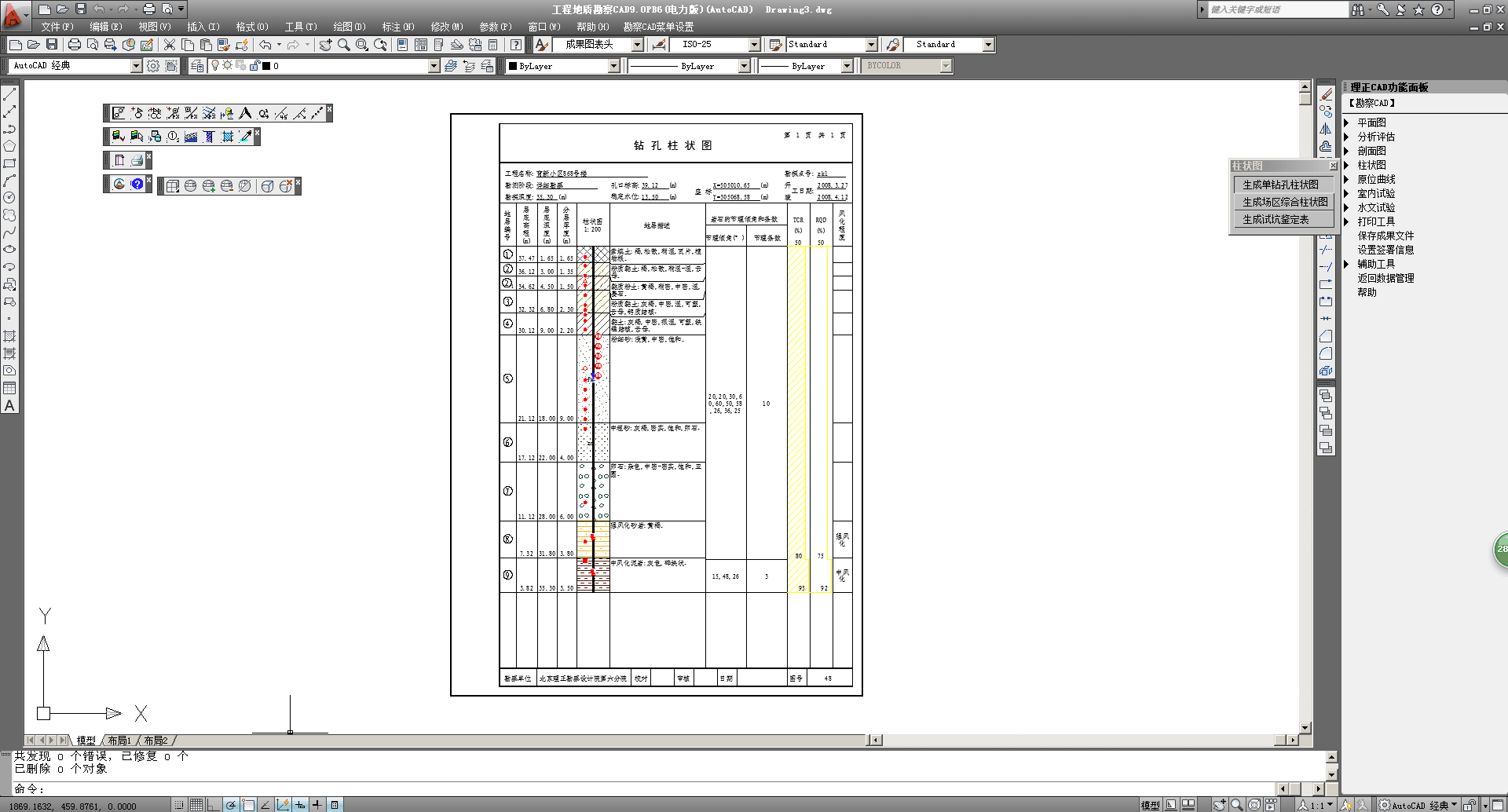

3. ■9.可批量生成土层钻孔柱状图、岩层钻孔柱状图、动探柱状图、静探柱状图、单孔地质柱状图、试坑鉴定表；工程地质综合柱状图，支持a3双页出图
4. ■10.自动生成剖面图、提供工具手工辅助绘制剖面图、定制地层编号、标注信息等功能。

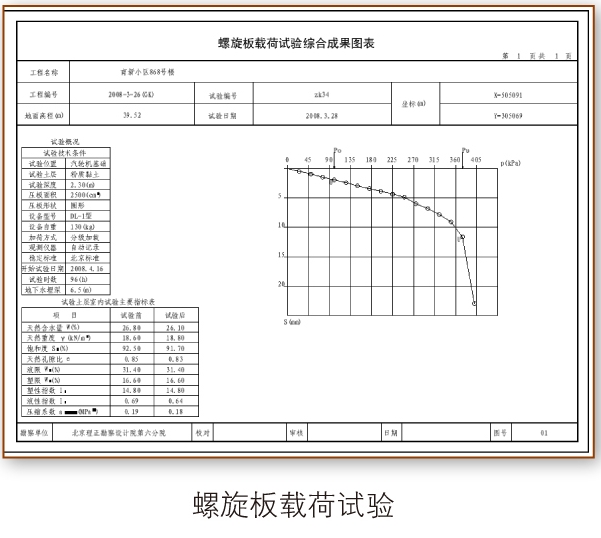

5. ■11.可以生成十字板试验曲线，旁压试验曲线，应力铲试验曲线，扁铲侧胀试验曲线，平板载荷试验曲线，螺旋板载荷试验曲线。
6. ■12.可进行渗透系数计算、出水量计算，并可生成抽水试验、压水试验、注水试验成图。
7. ■13.成果表格支持excel模板定制功能，成果可以转为word、excel、dwg格式。
8. ■14.根据国家规范和各种地方标准按不同的方法计算地基承载力，根据国家规范确定桩侧阻、桩端阻标准值，根据国家规范计算等效波速、覆盖层厚度、从而进行场地类别的判定，根据国家规范计算各钻孔的液化指数并判别液化等级。根据黄土规范GB50025-2018判别黄土湿陷类型和湿陷等级。根据液化计算结果生成液化分区图，进行均匀性评价。增加水土腐蚀性判别。
9. ■15.CAD生成柱状图、剖断面图、室内曲线等成果图可自动选纸，实现批量打印。

1. ■16.可以进行工作量统计。
2. ■17.增加报告辅助工具，可以word中直接插入成果数据。
3. ■18.解决了组合孔、互层夹层、固结压力级别可以定制等实际应用问题。
4. ■19.增加了对野外采集软件接口：导出设计勘察点，导入野外采集接口，导出标准地层。

1. ■您可以根据具体工作需要，选择理正《工程地质勘察CAD》软件的其它扩展功能：
