方案介绍

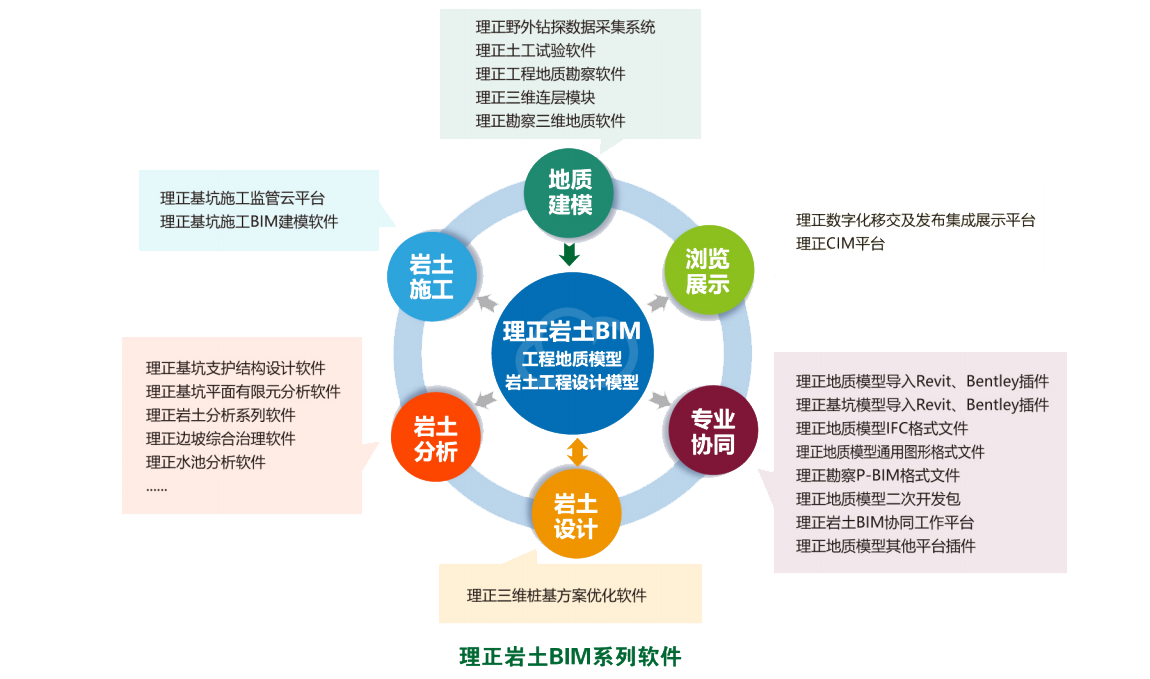

• 理正岩土BIM整体解决方案技术架构以理正自主土木工程三维设计平台、展现平台和数值分析平台为基础，从工程建设周期的实施顺序上可分解成岩土工程BIM数据采集与处理、模型的创建、模型的交换、基于BIM模型的协同和管理、模型成果的交付及相关的应用这六个方面。该解决方案可实现勘察全数字化交付，通过支持P-BIM数据格式，勘察所输出的数据文件可直接进行地质的三维建模，生成三维的地质模型，与下游进行模型数据应用、展示和协同。

理正野外钻探数据采集系统

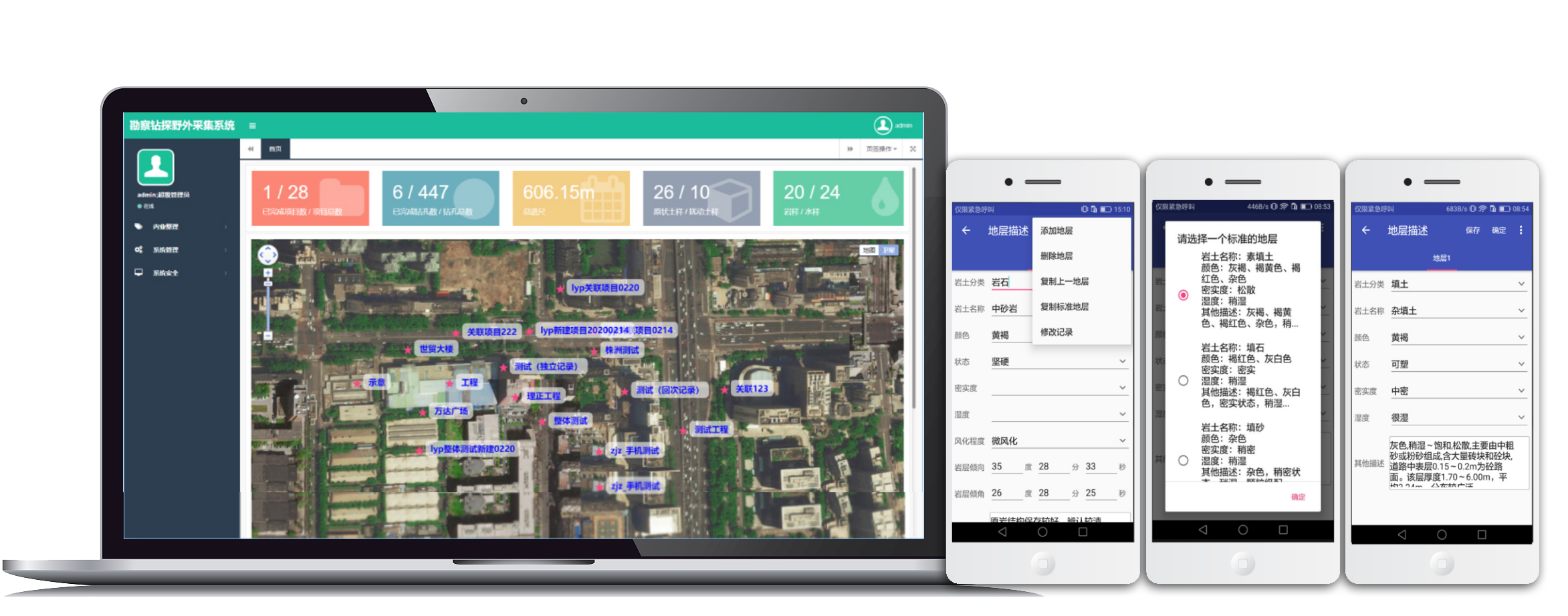

• 系统通过勘察任务下达、移动端App对野外勘察数据实时录入，GPS实时定位记录位置、时间以及图像采集，采集的数据信息可上传到服务器，可查看工作进度及工作量统计，并生成野外记录单。也可将数据导出到理正三维连层软件、理正工程地质勘察软件，为野外勘察数据的采集、监督、施工质量检查以及工程事故调查提供了便捷的信息化手段，同时该系统满足业务主管单位对勘察采集数据监管要求。系统支持线路应用。

理正工程地质勘察软件

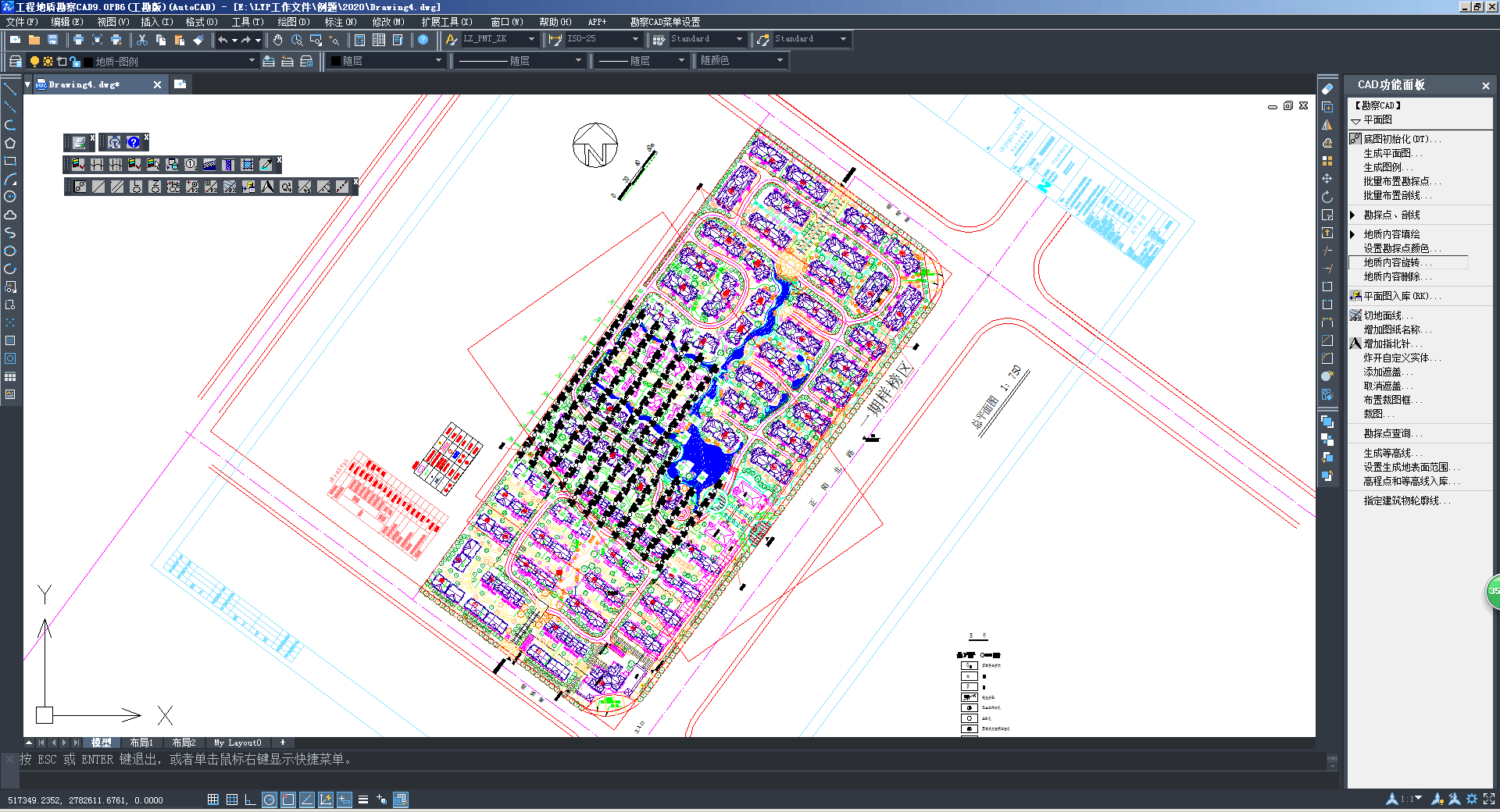

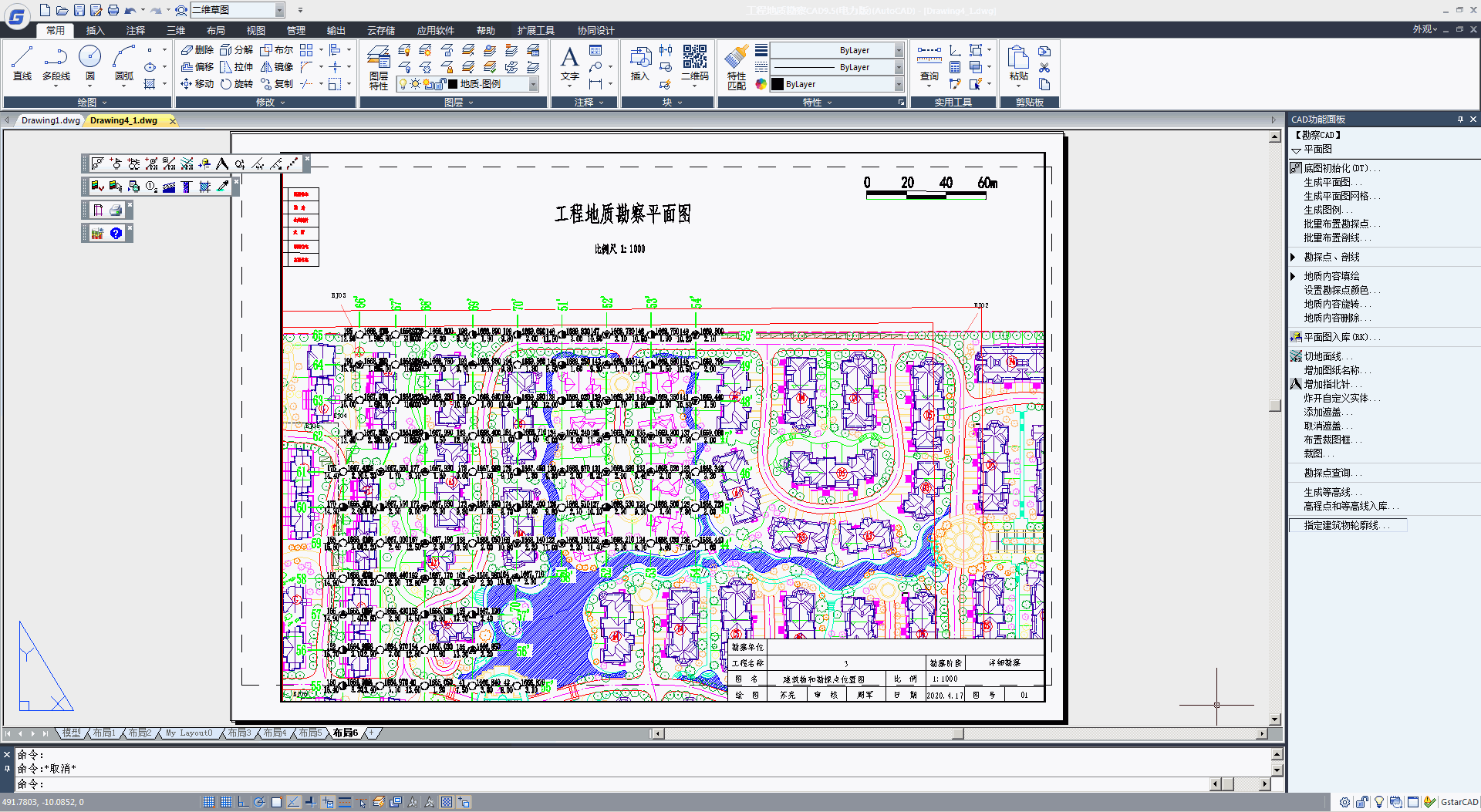

• 理正工程地质勘察系列软件是依据工民建、公路、铁路、电力、水利水电等多个行业现行规范及地方标准，推出的一款勘察报告编制辅助软件。主要进行内业整理、生成图件报表、完成勘察报告，并形成勘察系列数字化交付。软件采用新一代软件架构，解决了大量原架构无法解决的实际用户问题;独立的配置平台设计，便于统一出图管理和提高生产效率;软件不仅可对勘察数据进行管理，还能将勘察调查工作中的文件及图片等资料进行有效管理记录。通过支持P-BIM数据格式，勘察所输出的数据文件可直接进行地质的三维建模，生成三维的地质模型，与下游进行模型数据应用、展示和协同，软件支持AutoCAD、中望CAD、浩辰CAD。

理正勘察三维地质软件

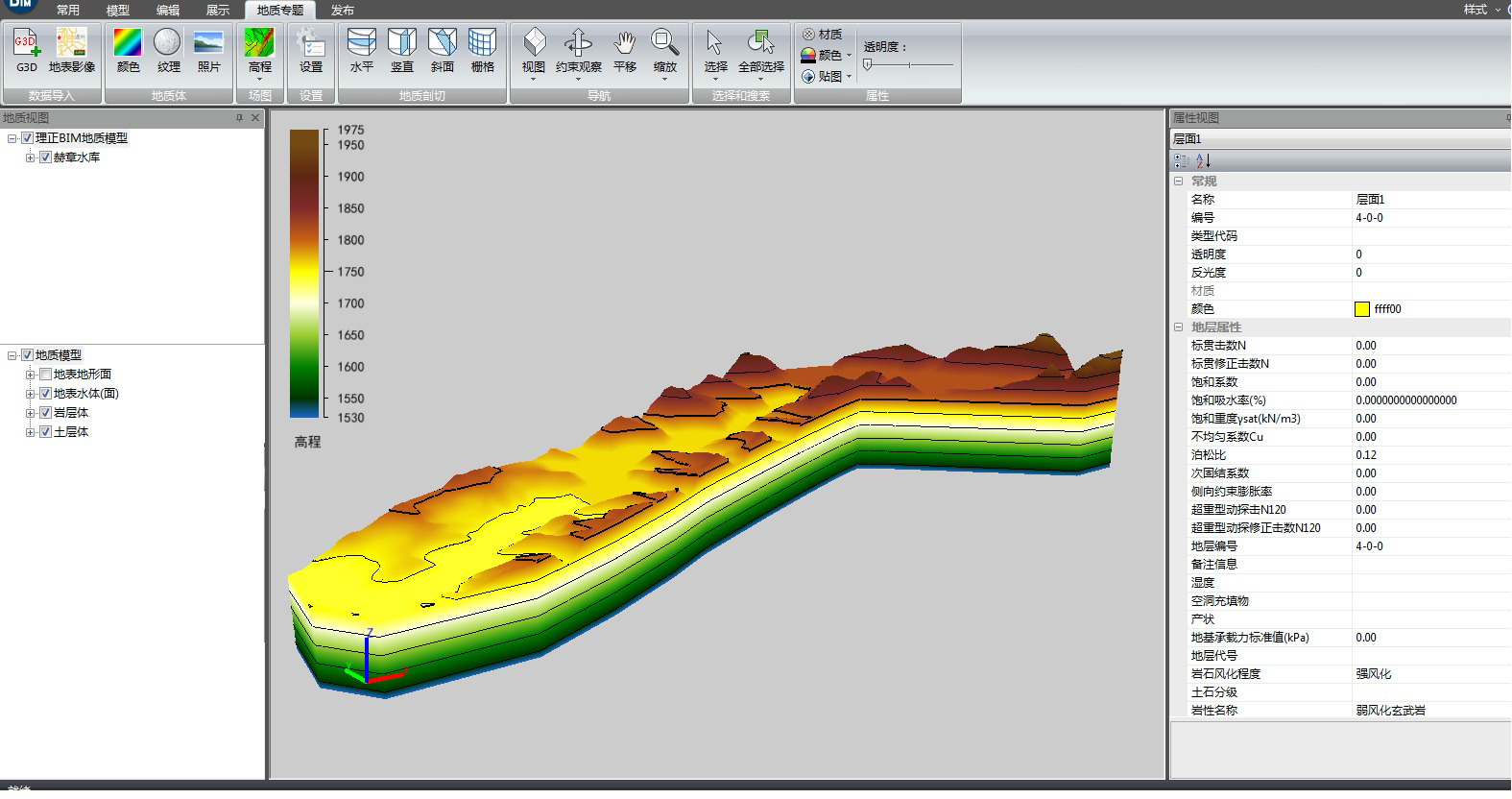

• 理正勘察三维地质软件集三维地质模型创建、模型仿真展现、工程地质三维分析应用为一体的软件系统。根据钻孔、地质平面图、纵断面图、剖面图等多源数据创建生成包含多种地质要素的复杂三维工程地质模型。并可实现任意剖切；基坑、基桩、隧道、路堑刷坡等工程活动的模拟开挖；土方量估算等工作。可与工程地质勘察软件、基坑平面有限元分析软件、边坡综合治理软件进行数据互通。

理正数字化移交及发布集成展示平台

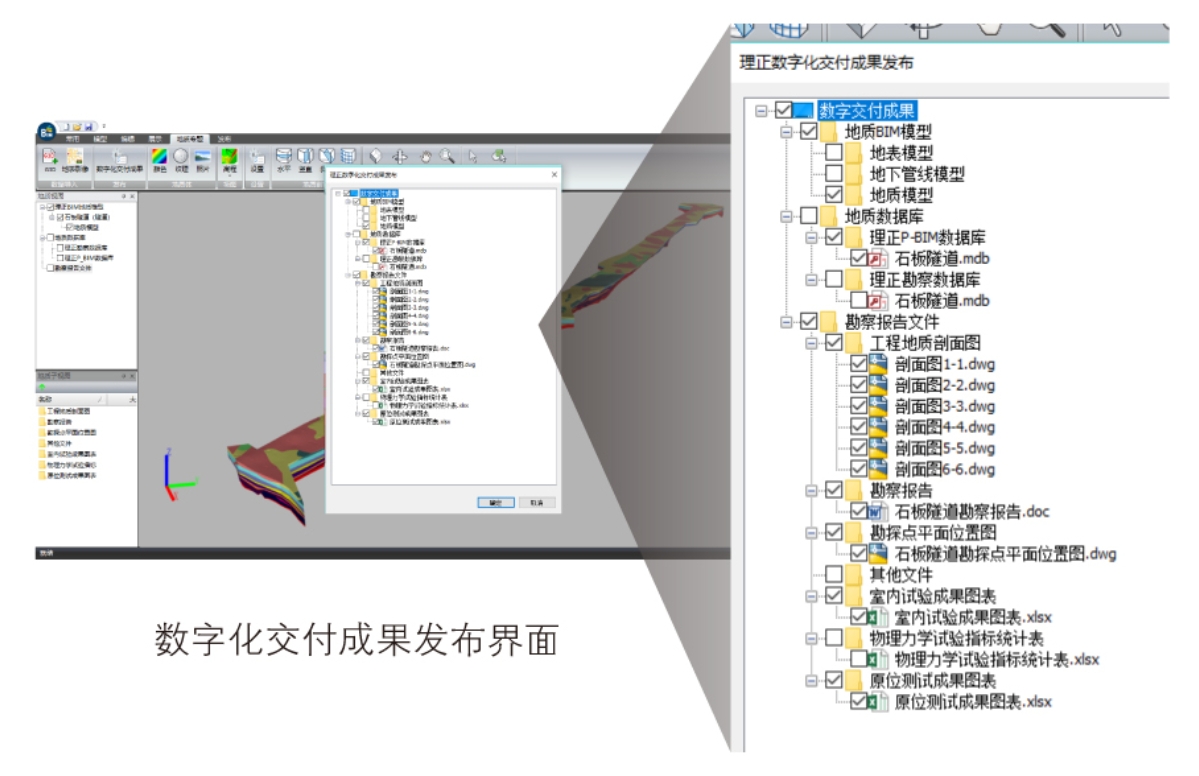

• 理正数字化移交及发布集成展示平台，可读入理正地质三维lzg3d，LBP,3DS等多种数据格式，对地面、地下水、三维地层、各种结构面等进行多种方式的可视化展现与开挖剖切;可整合其它BIM软件生成的建筑、基坑、道路、，桥梁、隧道等BIM模型,对模型进一步分类整理、添加属性，不但满足方案交流、成果汇报、施工模拟等场合的要求，而且实现了工程项目内部协作共享管理与工程数据复用，为下游的BIM应用提供了宝贵的数据支撑。

理正勘察数据与成果管理系统(GDM)

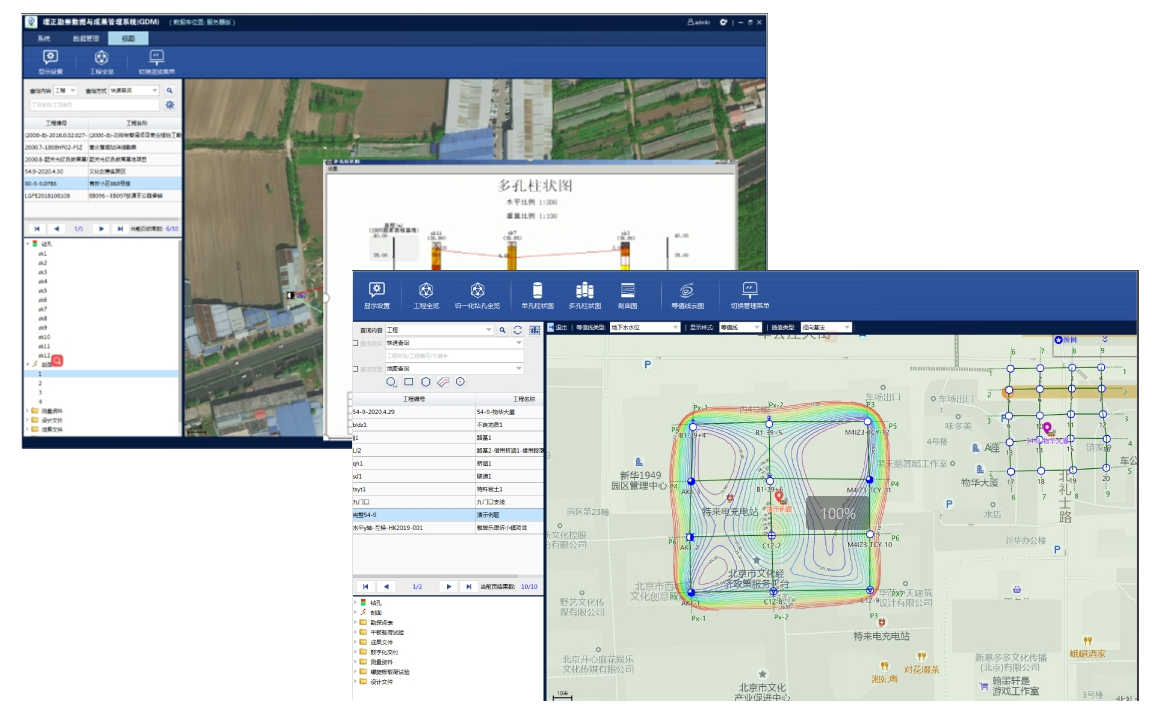

• 系统完成DBMS的核心功能，集成包含了数据服务器和文件服务器等，提供勘察数据和文件的上传下载服务，采用web管理后台，实现数据共享和多人协作，可支持多人同时访问中心服务器。并将勘察数据与高德网络地图相结合，实现对勘察数据、地质图件、勘察成果等资料的综合管理。包含多种数据查询方式，允许自定义查询条件高级查询，根据用户需求快速提取相关数据和文档资料，并可实时查看工程详细信息、文档，即时生成单孔柱状图、多孔柱状图、剖面图，便于历史资料分析及重复利用。同时提供用户和功能权限管理，保证工程资料的安全使用。勘察软件支持一键提交理正勘察数据到中心服务器，实现与理正勘察软件的无缝连接。

理正岩土BIM插件

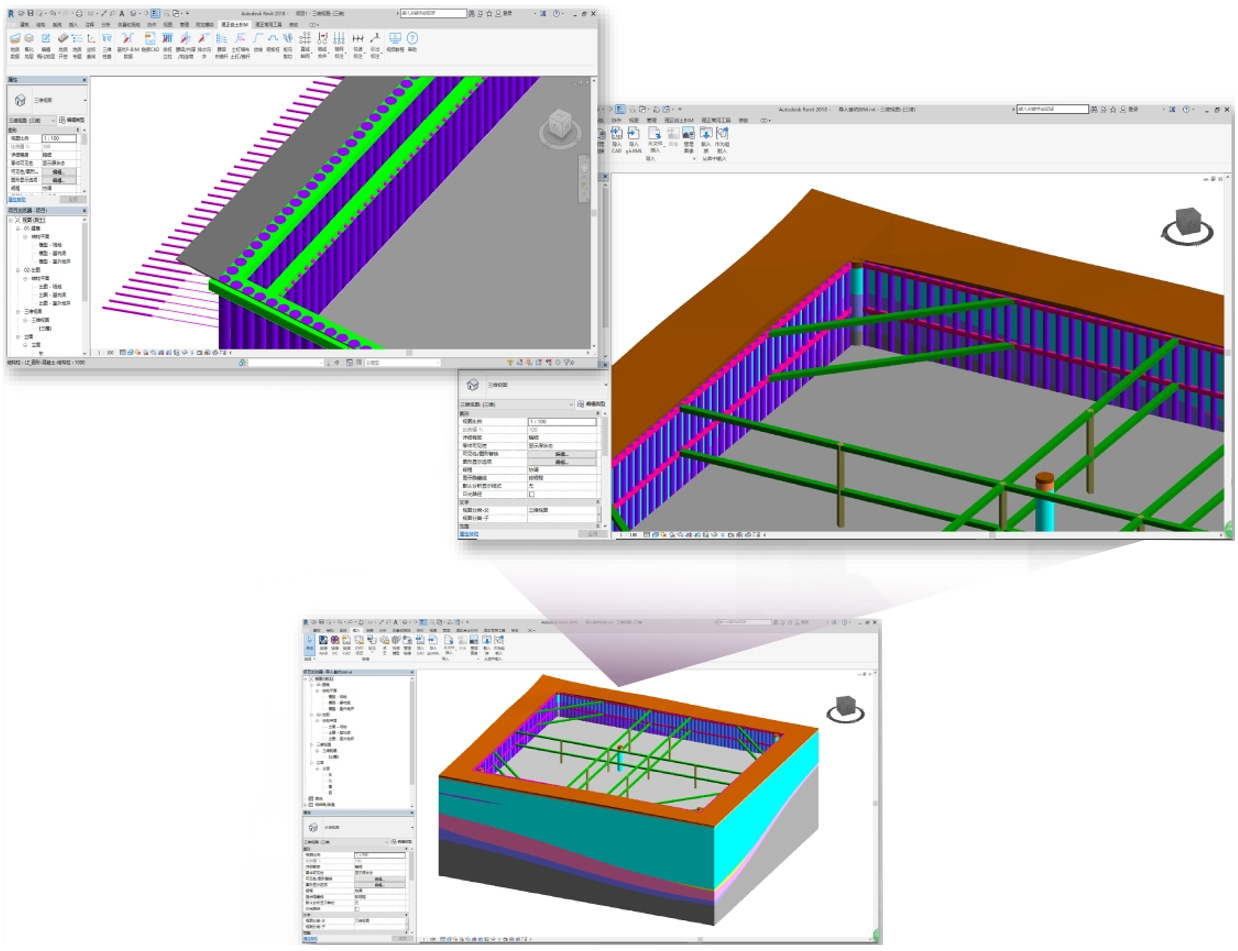

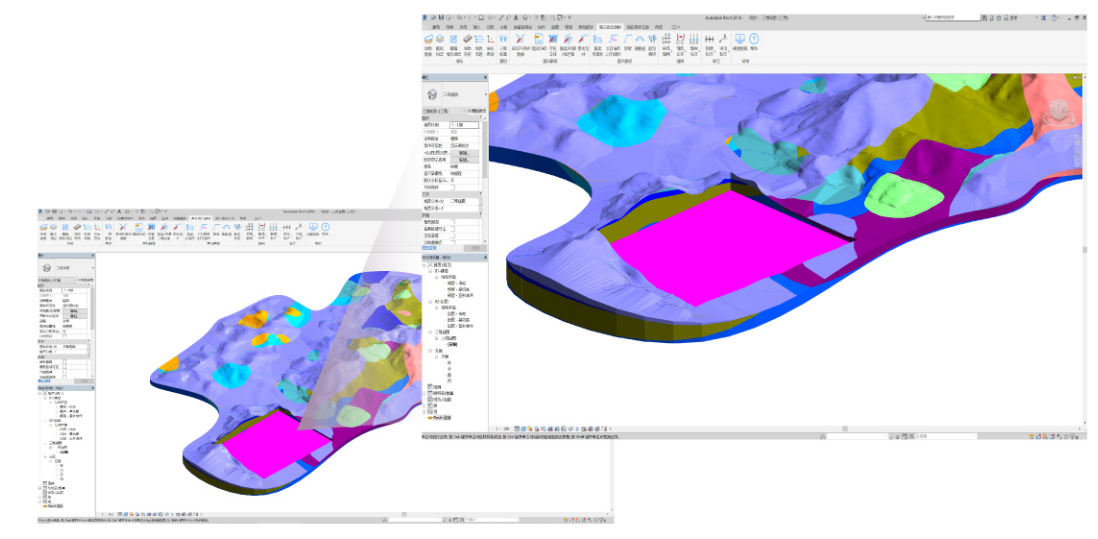

• 基于Revit、Bentley平台的辅助设计软件，可将三维地质模型导入，进行地层体、属性等查询;并对模型进行剖切、开挖，设计支挡结构等工作，对工程项目的BIM设计提供岩土环节的支持。

理正深基坑支护结构设计软件

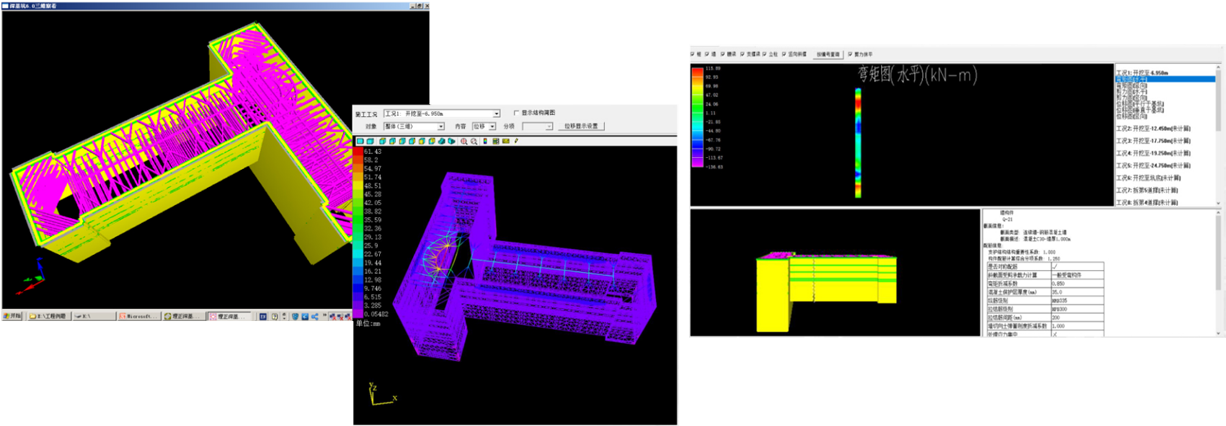

• 根据《建筑基坑支护技术规程》(JGJ120-2012)，可完成悬臂式或多支锚的排桩(圆桩、方桩)、地下连续墙(钢筋混凝土墙)、钢板桩、水泥土墙(SWM工法)、土钉墙、天然放坡、多支锚双排桩等多种支护类型的内力、变形(支护结构的水平位移及地表沉降)、抗倾覆、抗隆起、抗管涌、抗突涌、整体稳定验算，包括钢筋混凝土构件配筋、选筋及施工图的绘制。计算结果形成图文并茂的、具有计算表达式的计算书;可考虑加撑和拆撑过程的内力位移计算和地表沉降分析;可根据实测数据反分析土层参数m、c、k值的功能。 实现基坑真三维计算功能，可进行支护构件，内支撑、立柱、斜撑、锚杆及土岩体的三维空间整体协同计算，完成构件的位移、内力、配筋计算，具有三维动态图形显示、构件自动归并、工程量统计、施工图自动生成等先进功能。可支持《建筑基坑设计P-BIM软件功能与信息交换标准》T/CECS-CBIMU4-2017标准，支持读入勘察、基础P-BIM数据，并输出基坑P-BIM数据。

理正岩土边坡综合治理系统

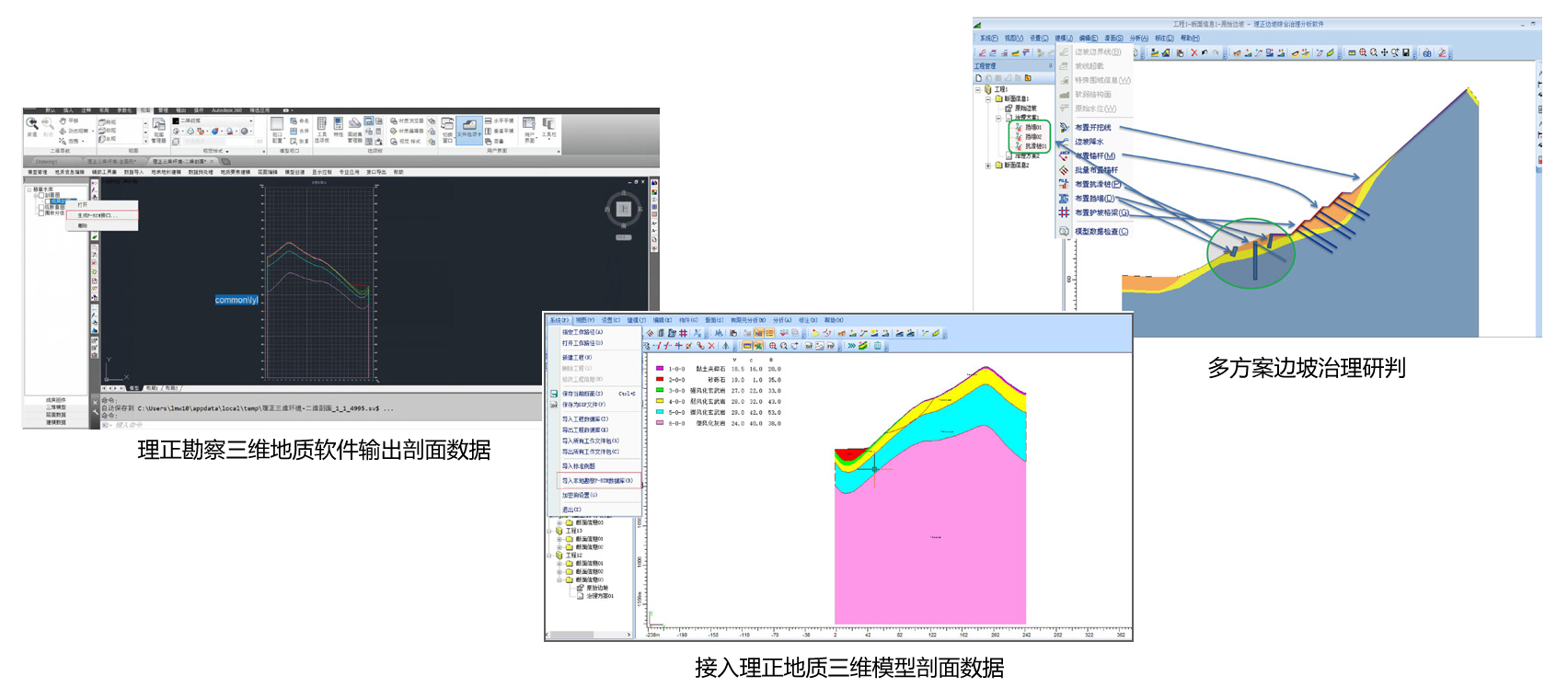

• 针对高边坡、复杂边坡的治理推出的综合分析软件。软件基于理正自主图形平台开发，能够对高边坡、复杂边坡进行整体建模，可布置单一支挡，也可同时布置多种治理手段，如挡墙、抗滑桩、护坡格梁、锚杆锚索和填方挖方等。进行多滑面的稳定性分析，指定滑面滑坡推力计算、各支挡构件计算接口。同时可进行多种治理方案的比选,为高边坡、复杂边坡的治理提供更加经济和安全参考。

理正岩土边坡综合治理系统(有限元版)

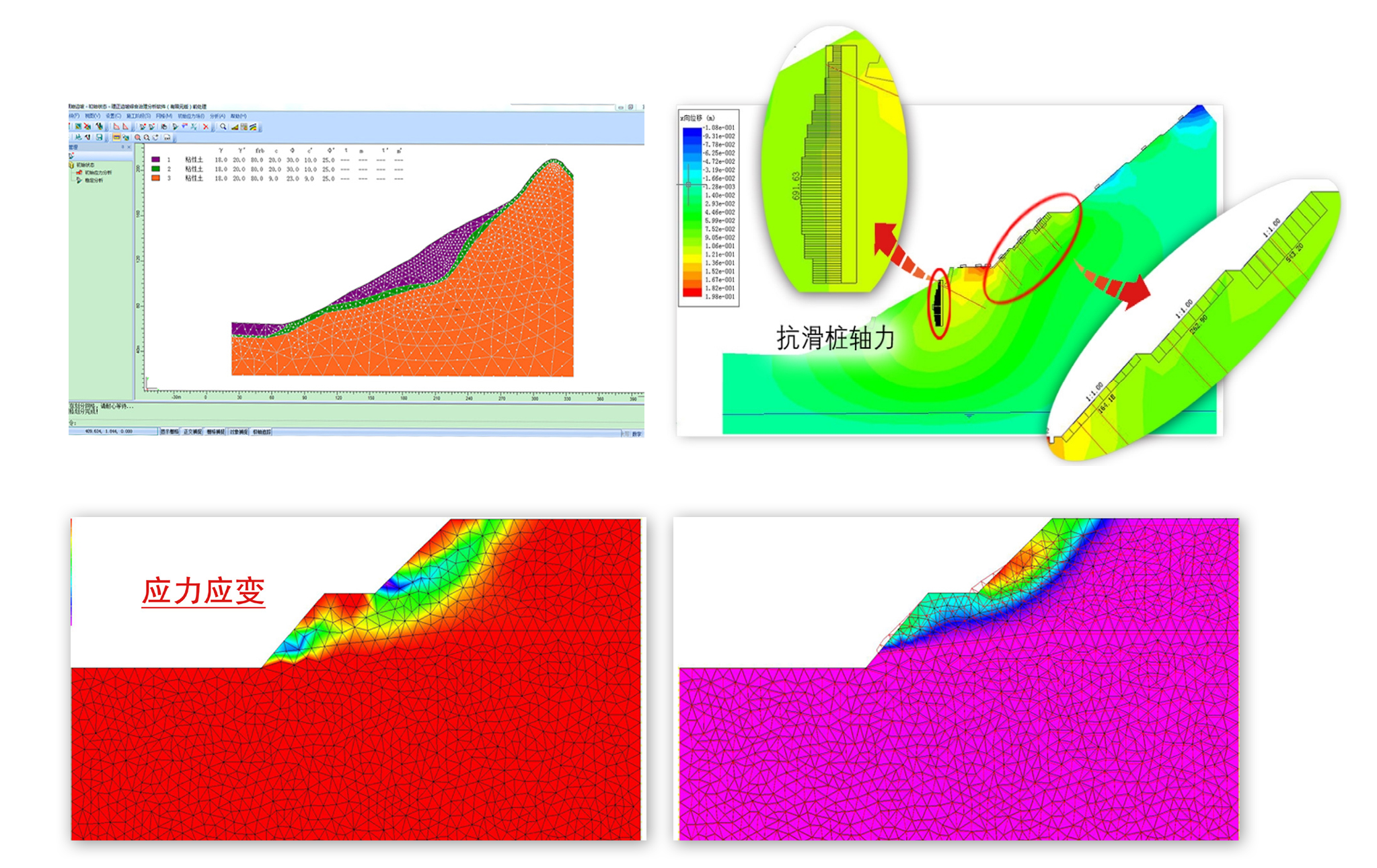

• 依托理正边坡综合治理软件已有边坡模型和治理模型，采用非线性有限单元技术对模型对象进行弹塑性分析，以及采用强度折减方法进行边坡稳定性分析。可以分析出边坡位移、应力应变及支护构件内力，并进行可视化查看。是传统规范方法的有效补充,同时也是国内较先具备P-BIM功能的边坡设计软件。
