软件介绍：

功能介绍：

1. 绘制采暖供水、回水单立管及供回水双立管，绘制采暖供回水管；
2.

3. 自动连管，智能化地将采暖平面图中的管道连上；
4.

5. 灵活的暖气片布置，可靠窗及沿墙布置暖气片；
6.

7. 绘制采暖盘管，同时提供了一些对盘管进行处理的工具；
8.

9. 自动在墙边绘制散热器、立管及编号；
10.

11. 在平面图、系统图中对采暖立管进行编号；
12.

13. 绘制采暖立管图，并进行立管编号对齐、立管换层、管道换层；
14.

15. 进行热负荷计算、暖气片数计算等暖通专业计算。

1. 暖气片的布置：
2.         提供方便的窗边、墙边等灵活的暖气片布置方式，对于各个建筑软件绘制的门窗，只需点取其中一个，软件即可进行智能确认，方便进行暖气片的布置。可进行散热器变粗线、取消粗线、散热器加放气阀、设置散热器片数、根据片数修改散热器长度等编辑功能。同时可自动在墙边同时绘制散热器、立管并进行立管编号。
3.

4. 采暖立管绘制：
5.         方便快捷的立管绘制命令，可选择单管或供回双立管同时绘制方式，可选择墙边、沿散热器方向、两散热器交点、任意位置等布置方式。
6.

7. 自动连管：
8.     提供多种智能化采暖平面图中管线连接方式，包括水平干管与立管的连接、散热器与立管的连接、散热器直接的连接等。
9.

10. 绘制采暖盘管：
11.     可绘制旋转型盘管、直列型盘管、往复型盘管等，并可计算盘管长度；提供方便的盘管倒角及合并工具。
12.

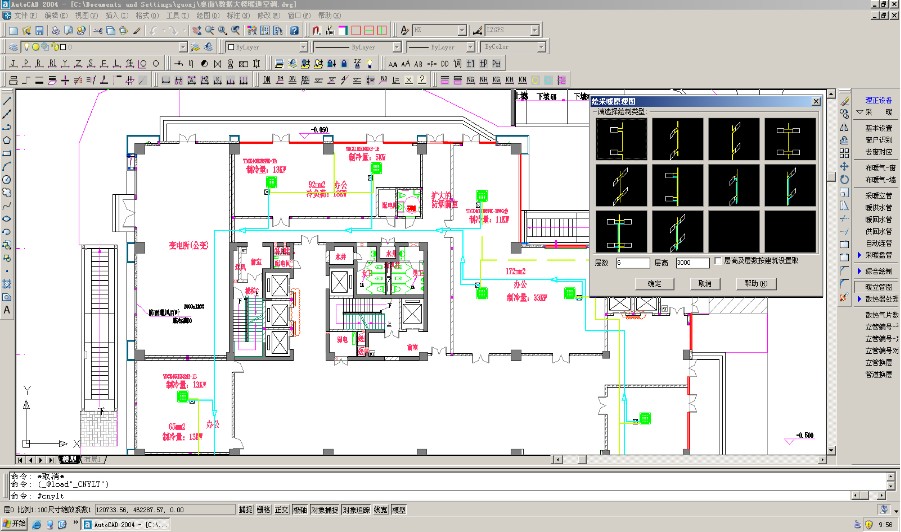

13. 绘制采暖立管图：
14.     采取对话框的方式，选择立管类别、散热器布置方式，输入层高、层数后快速绘制采暖立管图。
15.

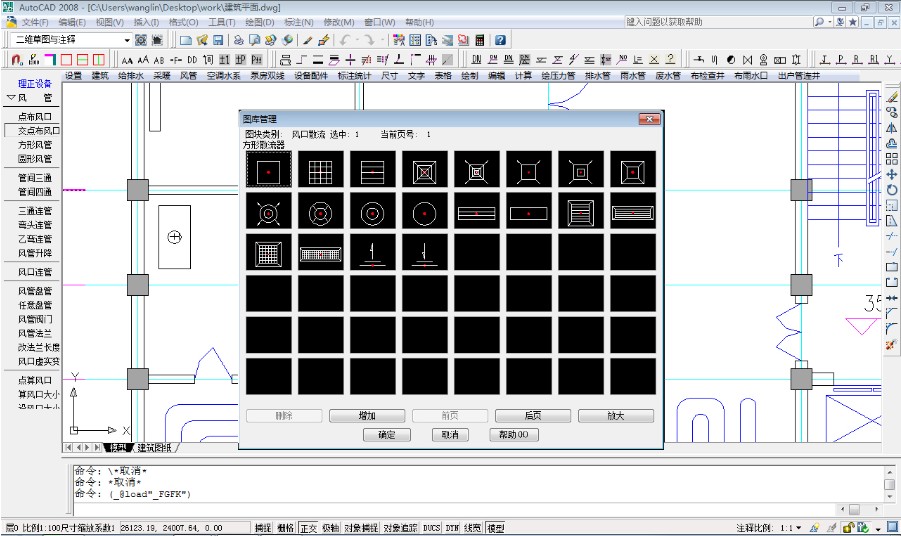

16. 风管绘制：
17.     提供方形、圆形风管以及弯头、异径管、升降符号等的绘制工具，便捷的双管线绘制功能；三通、弯头连管等功能使泵房双线绘制极为方便，可绘制三通、弯头侧视图、前、后视图、异径管及双管线等，并自动生成剖面图。三通、四通、弯头、异径管、法兰均按国标中所规定的标准值绘制，所绘出的尺寸即为真实大小，在绘图过程中很容易判断出空间是否满足要求。
18.

19. 风管编辑：
20.     提供风管变高、风管上绘盘管、任意位置盘管、风管上绘法兰、修改法兰长度、风口虚实变换等编辑工具。
21.

22. 空调水管道绘制：
23.     方便地绘制空调系统中空调供水管、回水管、凝水管等的各种相关管道，不同的管道分别绘制在相应的图层中。
24.

25. 散热器计算：
26.     提供暖气片计算工具，自动从图中计算暖气片的片数及长度；可进行平面或双立管系统、单立管系统、单双管系统三种系统的散热器计算。
27.

28. 空气处理过程计算：

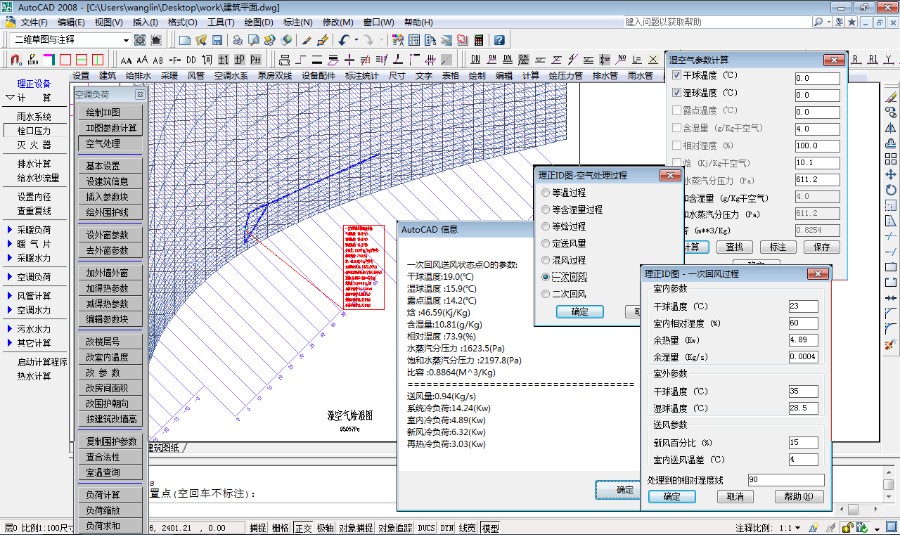

29.     提供多种空气处理过程的计算，可以用来计算空气处理的几种过程，并可以在图中将过程状态点表示出来，绘制焓湿图。
30.

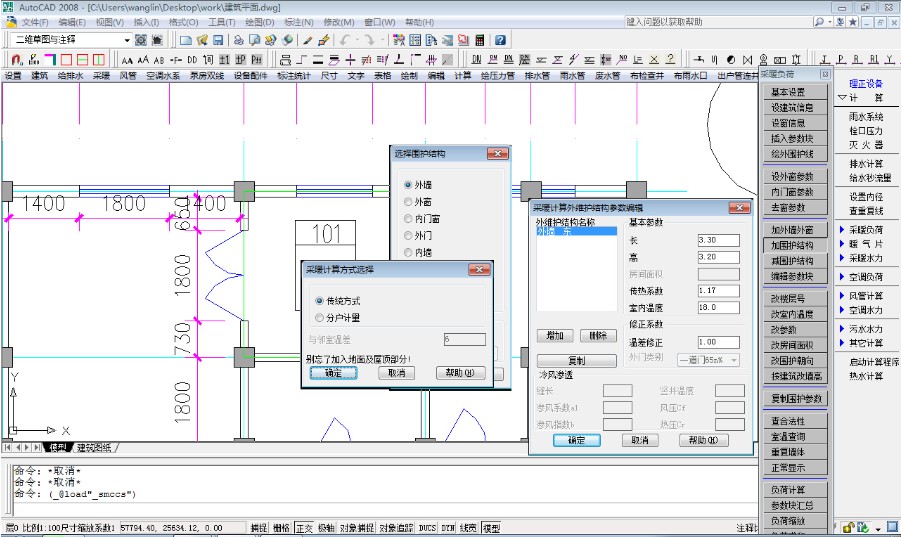

31. 采暖热负荷、空调负荷计算：
32.     提供采暖热负荷、空调负荷计算，可根据需要对集中供暖及分户计量方式进行计算，并根据需要进行负荷汇总，可直接从图中得到各个计算参数，极大简化输入量，提高工作效率。
