在现代建筑中，剪力墙作为一种重要的结构形式，广泛应用于高层建筑的设计与施工。剪力墙不仅与柱子一体浇筑，承受竖向和横向力，还被称为抗震墙或结构墙。本文将深入探讨剪力墙结构的概念、作用及其稳定验算的重要性。
剪力墙结构的概念与作用
剪力墙结构是一种由竖向钢筋混凝土墙板与水平钢筋混凝土楼板相结合而成的建筑结构体系。这种设计特别适用于高层建筑，因为它能有效抵抗风荷载引起的水平力。当风吹向建筑物时，剪力墙通过墙板的对顶力来限制建筑物的摇摆，确保摇摆幅度在结构安全允许的范围内。剪力墙不仅承受竖向荷载，还承担水平方向的风荷载和地震力。由于其抗侧刚度较大，剪力墙的主要变形为弯曲型变形，一侧受拉一侧受压，也被称为结构墙。
剪力墙稳定验算
在剪力墙结构设计中，稳定性验算是确保结构安全的重要环节。主要包括以下几个方面：
整体稳定验算：
每个剪力墙柱都会进行整体稳定验算，采用的整体惯性矩按形心主轴上值最小的方向选取，以确保结构的整体稳定性。
局部稳定验算：
局部稳定验算分段进行，依据实际的连接关系判断支承条件。如果局部稳定验算结果不利，各段的验算结果均会输出，确保每个部分的安全性。
辅助计算软件：

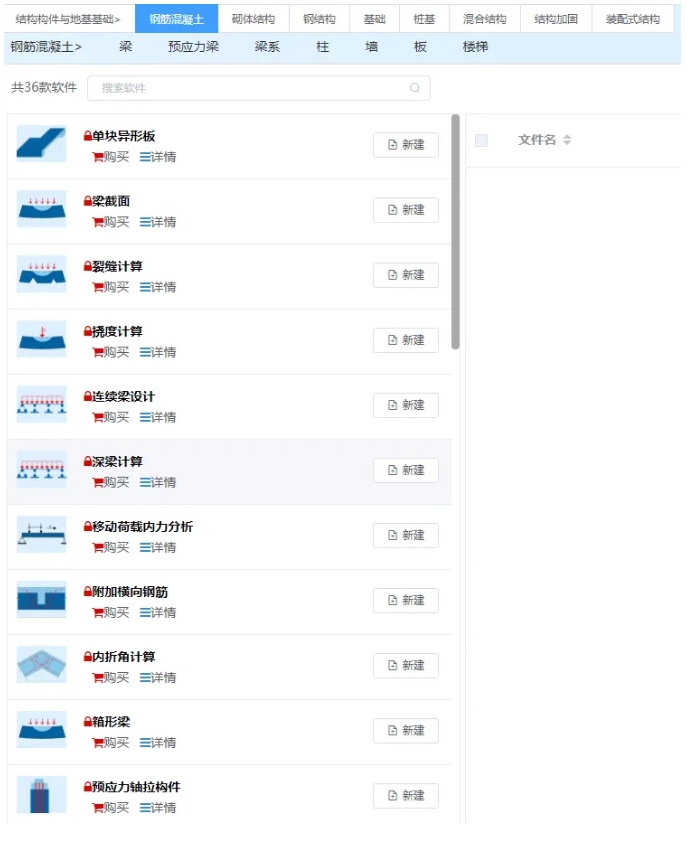

使用理正剪力墙稳定验算软件，可以自动计算剪力墙的稳定性。该软件支持多种截面形式，如一字形、T形、L形等，并依据《混凝土结构设计规范》（GB50010-2010）和《高层建筑混凝土结构技术规程》(JGJ3-2010)进行设计。
理正剪力墙稳定验算软件——299元/年
温馨提示：可先下载理正CAD云软件，体验百款结构计算软件
刚重比控制：
结构侧向刚度与重力荷载的比值被称为刚重比，是影响结构整体稳定性的主要因素。规范以其作为结构重力二阶效应和整体稳定性的控制指标。
高宽比控制：
控制每肢墙的高宽比，必要时可设结构洞口或竖缝，形成双肢墙或多肢墙，以控制裂缝和屈服部位出现在结构竖缝和洞口连梁处，形成耗能机构。
《混凝土结构通用规范》(GB 55008-2021), 本文简称 《混凝土通用规范》
《混凝土结构设计规范》(GB 50010-2010(2015年版)), 本文简称《混凝土规范》
《建筑与市政工程抗震通用规范》(GB 55002-2021), 本文简称 《抗震通用规范》
《建筑抗震设计规范》(GB 50011-2010(2016年版)), 本文简称《抗震规范》
《高层建筑混凝土结构技术规程》(JGJ 3-2010), 本文简称《高层规程》
钢筋：d - HPB300; D - HRB335; E - HRB400; F - RRB400; G - HRB500; Q - HRBF400; R - HRBF500
二：计算条件
2.1 已知条件

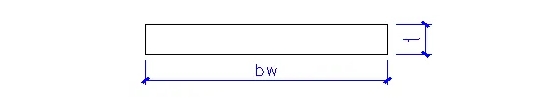

2.2 计算示意图
三、验算结果
3.1剪力墙最小厚度验算
(1)根据《高层规程》7.2.1条:一、二级无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于220mm; 腹板厚度t=500mm≥tmin=220mm，满足剪力墙厚度要求。(2)根据《抗震规范》6.4.1条:一、二级无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于200mm且不宜小于层高或无支长度的1/12;腹板厚度t=500mm≥tmin=max(200,3300/12)=275mm，满足剪力墙厚度要求。(3)根据《混凝土规范》11.7.12条:一、二级无端柱或翼墙的一字形独立剪力墙，底部加强部位不应小于200mm且不宜小于层高或无支长度的1/12;腹板厚度t=500mm≥tmin=max(200,3300/12)=275mm，满足剪力墙厚度要求。
3.2剪力墙墙肢稳定验算
(1) 剪力墙混凝土弹性模量Ec
混凝土强度等级为C30, Ec=30000N/mm2
(2) 剪力墙墙肢计算长度系数β
根据《高层规程》附录D.0.3, 单片独立墙肢(两边支承), β=1.00
(3) 剪力墙墙肢计算长度l0
根据《高层规程》附录D.0.2, 剪力墙墙肢计算长度应按下式计算:
腹板l0=βh=1.00×3300=3300mm
(4) 剪力墙最大承载力qmax
(5) 竖向均载q
截面面积A=1500000mm2
腹板:
q=N·t/A=1000.00×500×1000/1500000=333.33kN/m
(6) 结论
q=333.33kN/m≤qmax=34435.262kN/m 满足剪力墙稳定性要求
