理正工程地质勘察软件CAD采用理正新一代软件架构。可实现地质勘察数据录入及管理，平面图、剖面图、柱状图的绘制及编辑，统计分析、计算评价，形成地质勘察报告。实现与上、下游专业数据接口功能，实现勘察地质图形和数据联动设计，可通过配置平台实现更灵活多样的图件表达，简化操作。全面支持AutoCAD、浩辰CAD、中望CAD。

支持中望CAD平台

支持浩辰CAD平台

1. ■《建筑地基基础设计规范》（GBJ7-89） 国标
2. ■《北京地区建筑地基基础勘察设计规范》（DBJ 11-501-2009）
3. ■《天津市建筑地基基础设计规范》（TBJ1-88）
4. ■《浙江省建筑软弱地基基础设计规范》（DBJ10-90）
5. ■《福建省建筑地基基础勘察设计规范》（DBJ13-07-91）
6. ■《广东省建筑地基基础设计规范》（DBJ15-3-2003）
7. ■《深圳市地基基础勘察设计规范》（SJG01-2010）
8. ■《重庆市建筑地基基础设计规范》（DB50-5001-1997）
9. ■《建筑桩基技术规范》（GJ 94-2008 )
10. ■《建筑抗震设计规范》（GB 50011-2010）
11. ■《湿陷性黄土地区建筑规范》（GB 50025-2004）
12. ■ 《膨胀土地区建筑技术规范》（GB 50112-2013）
13. ■《岩土工程勘察规范》（GB50021-2001）
14. ■《混凝土结构设计规范》（GB 50010-2010）
15. ■《湿陷性黄土地区建筑规范》（GB 50025-2004）
16. ■《高层建筑岩土工程勘察规程》（JGJ72-2004）
17. ■ 《市政工程勘察规范》 （CJJ 56-2012）

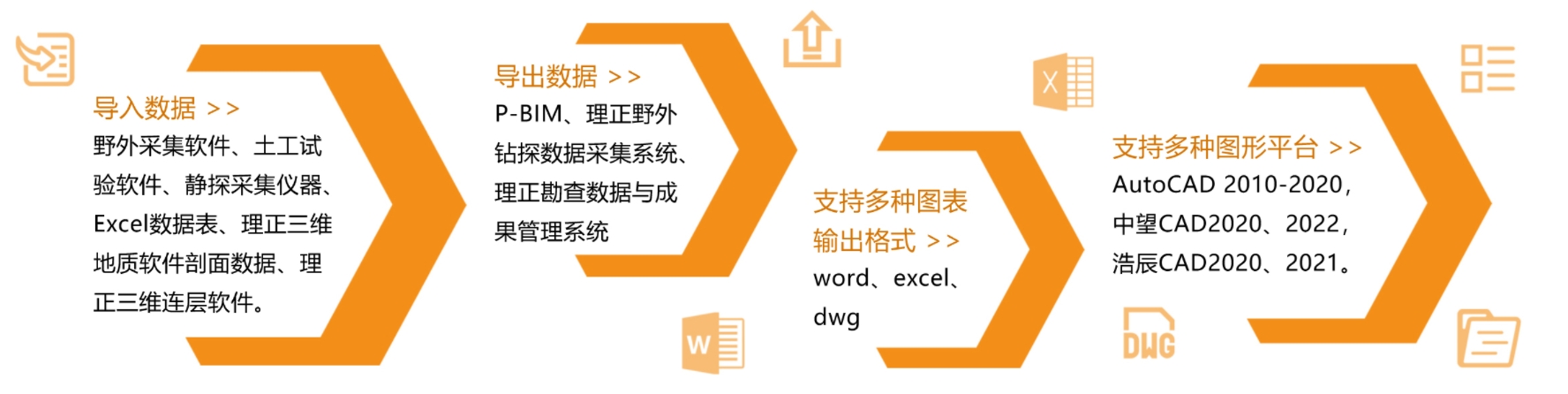

1. ■导入数据：理正三维地质软件剖面数据、理正三维连层软件、土工试验软件、野外采集软件、静探采集仪器、Excel数据表
2. ■导出数据：P-BIM
3. ■支持多种图表输出格式：word、excel、dwg

软件功能亮点：

地质勘察数据及资料的录入和管理

1. ■软件可以导入、录入和管理钻探、原位测试、水文地质、土工试验、岩石试验等地质数据，导入和管理相关的工程设计文档、照片等其他数据。

1. ■ AutoCAD 、中望CAD、  浩辰CAD。

三维连层

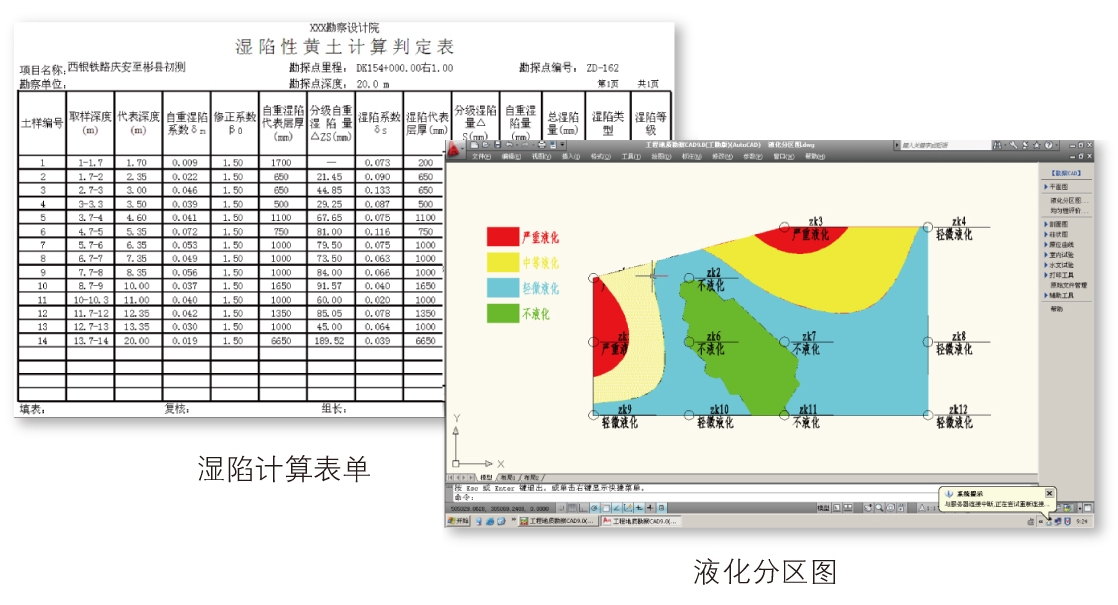

1. ■计算评价包括地基基础沉降计算、单桩承载力计算、桩沉降计算、黄土湿陷计算、桩端阻侧阻计算、膨胀性（土）评价、液化判定、承载力计算、腐蚀性评价、岩石稳定性评价、岩土均匀性评价、场地类别判断等功能，直接生成计算表单，并将计算结果入库。液化判断后可生成液化分区图。

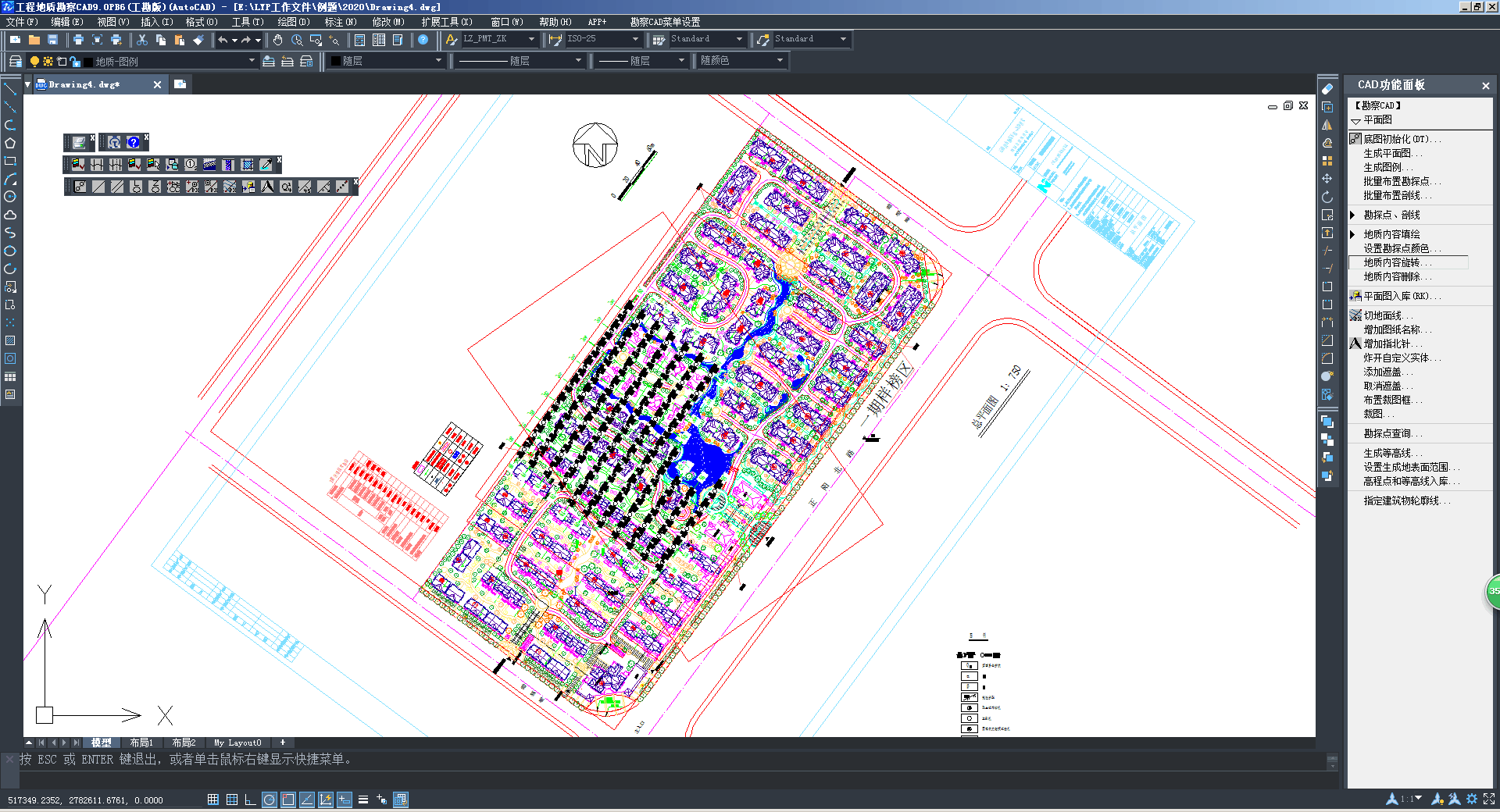

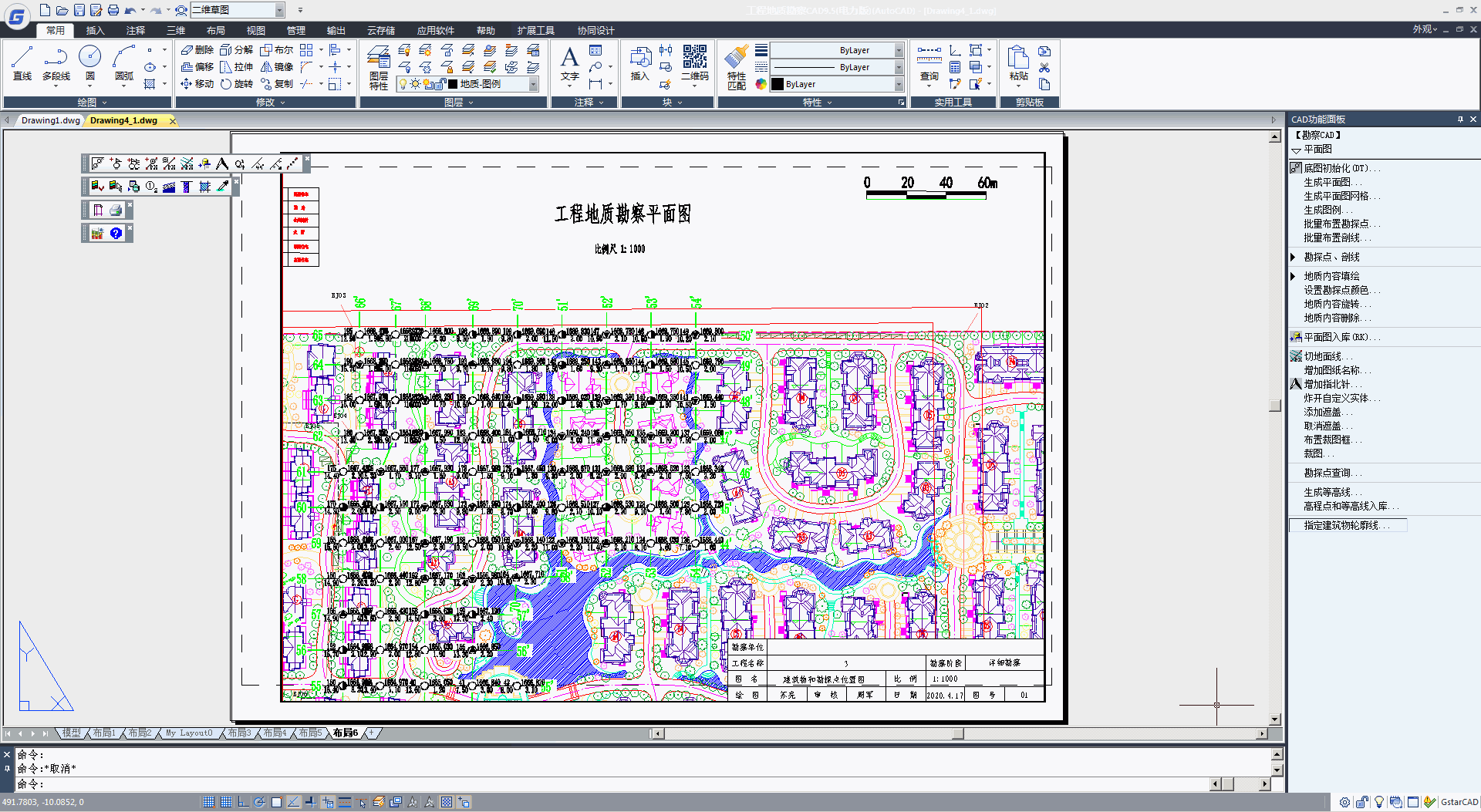

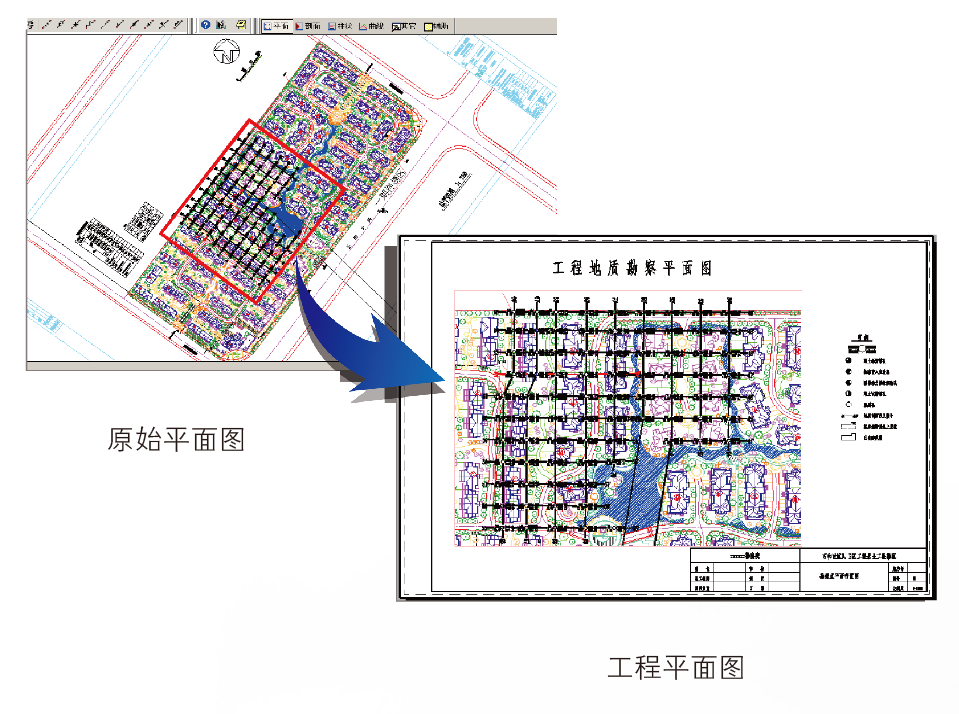

1. ■平面图增添了更多的地质内容绘制，包括：时代成因、构造、产状、地质界线、其它勘测符号、分区编号等。提供工程中常用的组合钻孔、平面图局部切图、地下水等高线、剖面线切地面线等功能。

1. ■剖面图绘制继承了前版诸多优良功能外，还更人性化的实现自动化绘制和绘图工具集相互补充的成图方式。利用绘图工具集修改绘制或手工绘制的图形也可实现数字化存储，实现地层分析、连层查错、变比成图等功能。

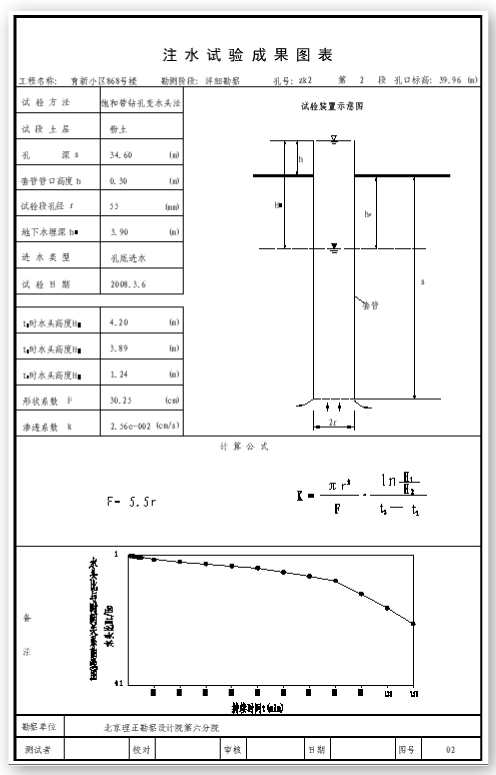

1. ■可进行渗透系数计算、出水量计算，在平面图中可绘制水文地质符号、水文线型，并可以生成抽水试验、压水试验、注水试验图。

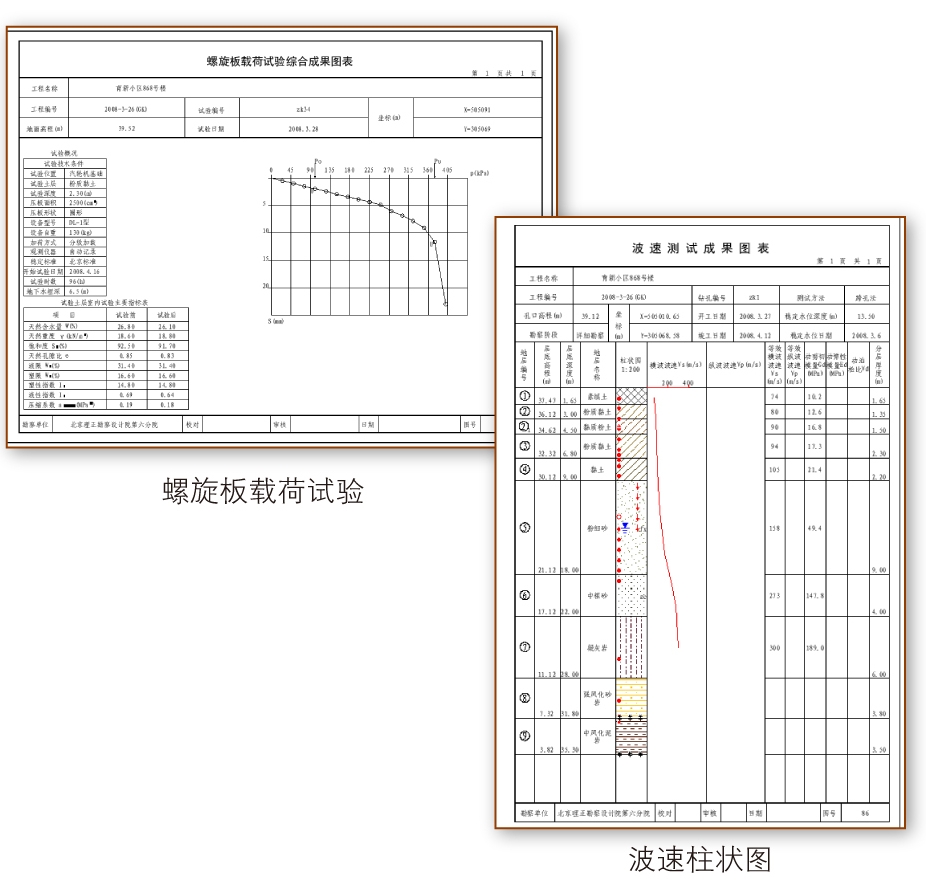

1. ■软件可生成钻孔柱状图、动探柱状图、静探柱状图、超声波柱状图、波速柱状图、钻孔试验柱状图、试坑鉴定表、扁板试验曲线、旁压试验曲线、平板试验曲线、螺旋板试验曲线、应力铲试验曲线、十字板试验曲线等多种柱状图及原位测试曲线。

1. ■增加生成勘察报告的辅助工具，定制报告内容模板，从中读取相应内容的分析结果，在word中的用户指定位置插入设定好的分析结果，灵活辅助编写勘察报告。

1. ■平面图布置的地质构造等地质填绘、钻孔、剖线等，入库后可以在分幅、旋转后的平面图上重新生成。剖面手工绘制连层信息后，可以入库。实现图形和数据联动。

1. ■可以批量将剖面图、柱状图（A3、A4图）、成果曲线图生成在一个dwg图中，并在CAD下完成批量打印，极大提高成图效率。

1. ■ 软件采用新一代软件架构，独立的配置平台设计，可设置数据录入表格、出图样式、成果表格的样式模板、小数位数、图层字体、出图模版等内容，减少出图选项，方便企业统一管理出图样式和提高生产效率。
