北京理正

软件介绍：
根据《建筑基坑支护技术规程》(JGJ120-2012),可完成悬臂式或多支锚得排桩(圆桩、方桩)、地下连续墙(钢筋混凝土墙)、钢板桩、水泥土墙(SWM工法)、土钉墙、天然放坡、多支锚双排桩等多种支护类型得内力、变形(支护结构得水平位
移及地表沉降)、抗倾覆、抗隆起、抗管涌、抗突涌、整体稳定验算,包括钢筋混凝土构件配筋、选筋及施工图得绘制。计算结果形成图文并茂得、具有计算表达式得计算书;并可考虑加撑与拆撑过程得内力位移计算与地表沉降分析。
具有基坑真三维计算功能,可进行支护构件、内支撑、立柱、斜撑、锚杆及土岩体得三维空间整体协同计算,完成构件得位移、内力、配筋计算,具有三维动态图形显示、构件自动归并、工程量统计、施工图自动生成等先进功能。

软件荣誉：

■1998年国家重点产品项目
■北京市火炬计划项目
■软件通过建设部鉴定
■软件入选《水利水电工程勘测设计计算机软件名录（2020版）》
■“建筑业十项新技术”之一

支持多本行业地方规范：

■“《建筑基坑支护技术规程》（JGJ 120-2012）
■“天津市工程建设标准《建筑基坑工程技术规程》（DB29-202-2010）
■“上海市工程建设规范《基坑工程技术标准》（DG/TJ08-61-2018）
■“北京市地方标准《建筑基坑支护技术规程》（DB11/489-2016）
■“广东省标准《建筑基坑工程技术规程》（DBJ/T 15-20-2016）
■“浙江省工程建设标准《建筑基坑工程技术规程》（DB33/T 1096-2014）
■“深圳市标准《深圳市基坑支护技术规范》（DBSJG05-2011）
■“《湿陷性黄土地区建筑基坑工程安全技术规程》（JGJ 167-2009）
■“《混凝土结构通用规范》(GB 55008-2021)
■“《砼结构设计规范》（GB50010-2010）（2015 版）
■“《钢结构设计规范》（GB 50017-2017）

有效解决基坑工程设计行业重点难题：

1. 全面支持新基坑规范《建筑基坑支护技术规程JGJ120-2012》

(1) 改造土压力模型为三角形土压力模型。
(2) 新增双排桩计算
(3) 新增有限土体土压力计算
(4) 新增支护结构顶部放坡的土压力计算
(5) 新增土反力限制
(6) 新增土钉墙抗隆起稳定、抗渗稳定和抗突涌稳定计算
(7) 新增土压力调整系数

2、支护类型多、计算内容全面

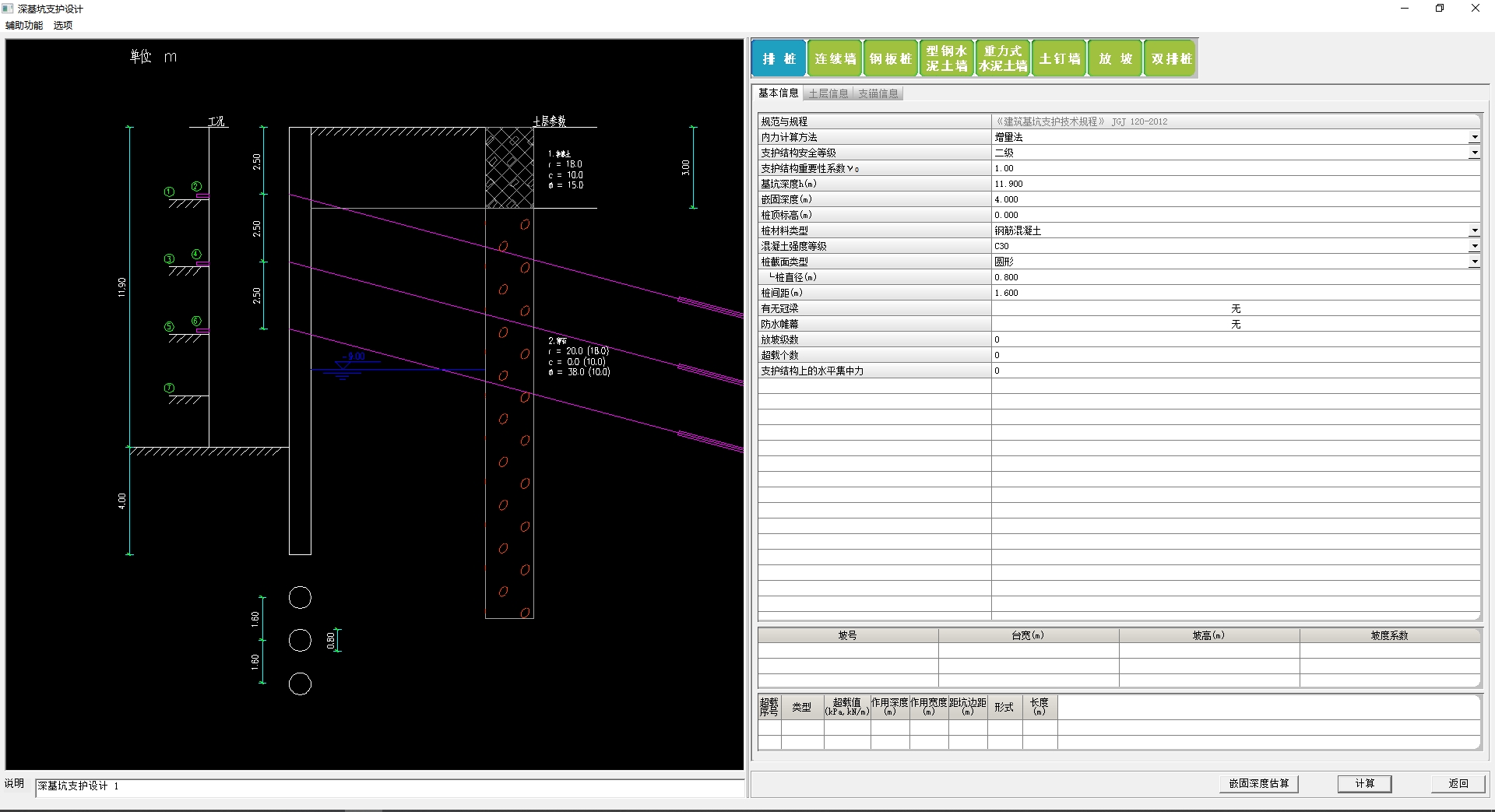

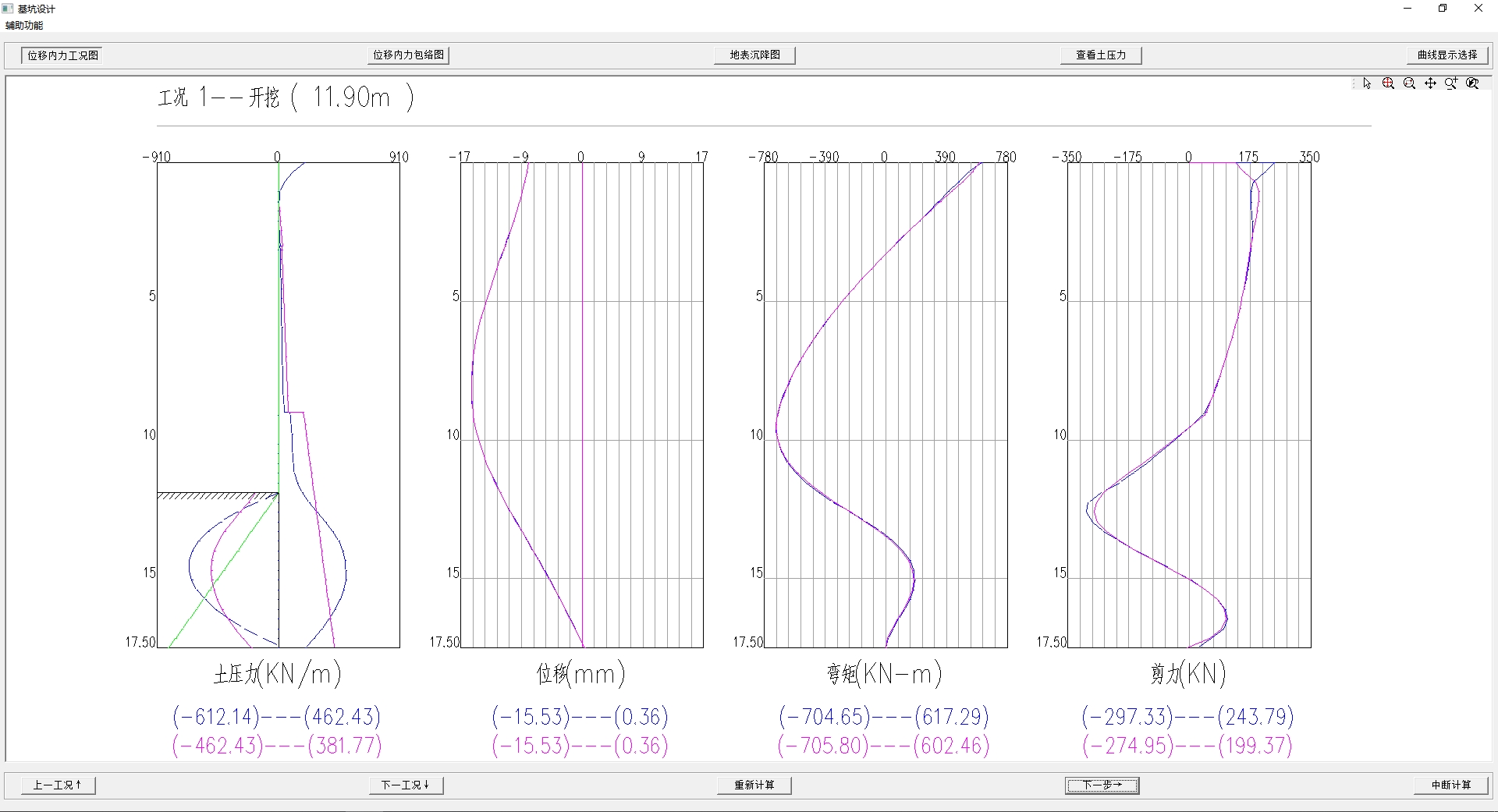

除排桩、地下连续墙、水泥土墙（SWM工法）、土钉墙、天然放坡；还有双排桩、钢板桩、型钢桩等支护形式。除计算支护结构的内力、变形（支护结构的水平位移及地表沉降）、钢筋砼构件的配筋外，还提供其稳定验算----抗倾覆、抗隆起、抗管涌、抗突涌、整体稳定性；绘制相应的施工图及形成图文并茂的计算书。可考虑加撑和拆撑过程的内力位移计算和地表沉降分析;可根据实测数据反分析土层参数m、c、k值的功能。本软件可预测地表沉降，对基坑设计、施工具有指导意义。

深基坑反分析计算是采用针对性优化的遗传基因算法，通过实时监测基坑在施工过程中的动态数据，结合基坑的计算分析模型，提供多种优化方案，反演出符合当下工程实际工作性态的设计参数，主要解决基坑设计中地层指标不易确定，并可能随基坑的开挖生产动态变化的难题，对预测后续施工位移、内力结果提高精准性，方便及时调整设计方案，实现基坑的信息化设计施工。

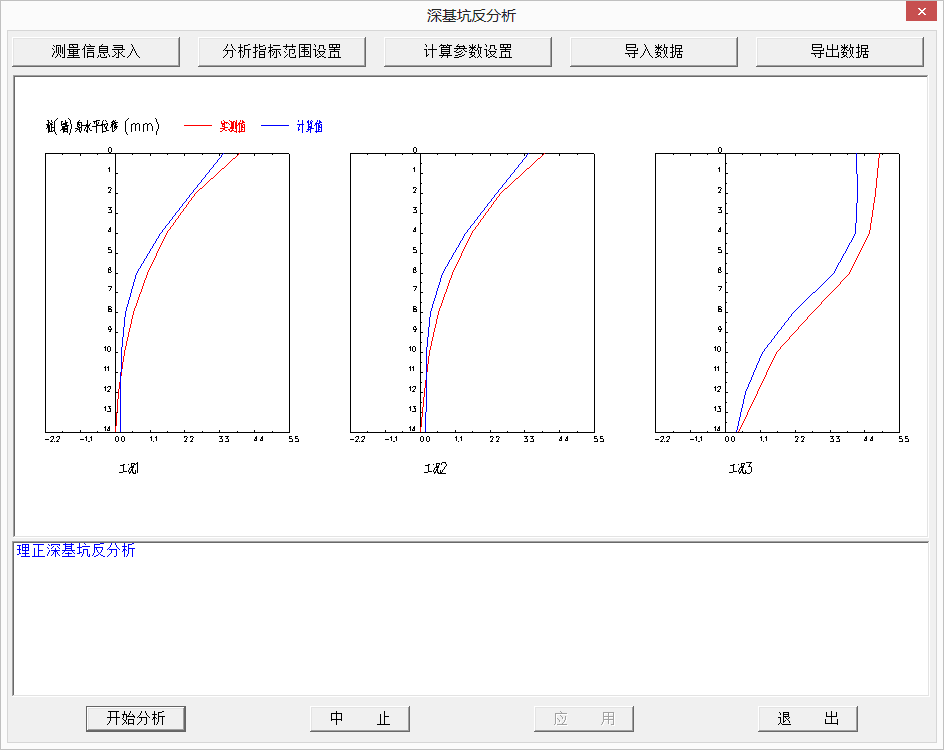

3、深基坑反分析

深基坑支护设计时，由于地层指标m/C/K值的不易确定性，会导致基坑开挖后每步工况的监测位移数据与基坑设计时计算值有不符的情况，此时利用基坑反分析软件，可以反演出符合实际位移的地层指标，辅助设计者合理确定土层参数，指导下一步工况的设计，或便于同地区其他基坑的设计计算。

4、深基坑支护结构的三维整体协同计算

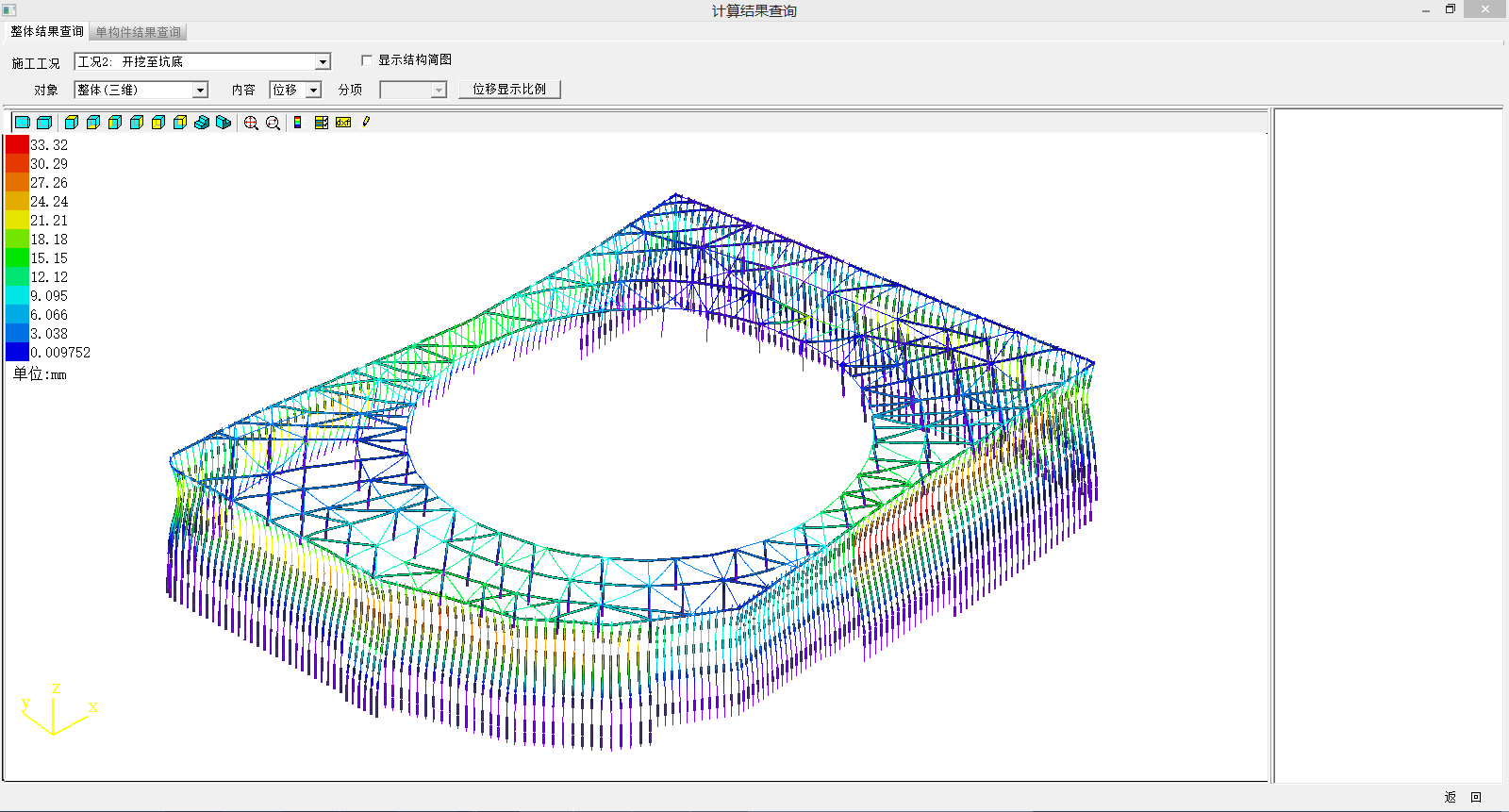

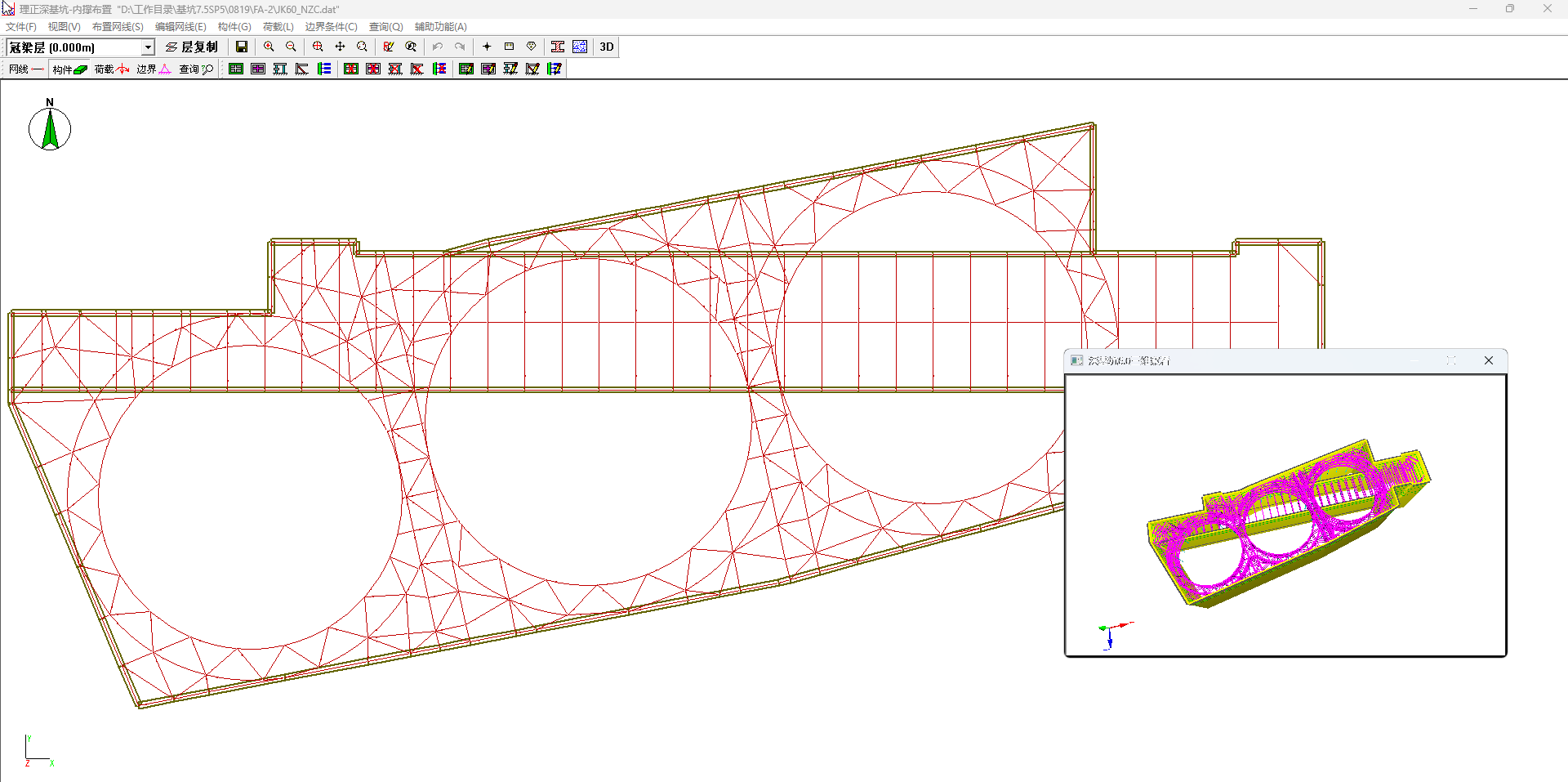

■ 采用理正第二代图形建模平台及三维有限元计算平台，进行支护构件、内支撑、立柱、斜撑、锚杆及土体的三维空间整体协同计算；除适应普通基坑工程设计计算之外，还适用基坑边界不封闭、坑内坑等特别复杂的基坑（特别是地铁基坑工程）。率先采用先进的板壳单元进行基坑真三维计算、彩色三维图形显示结果、构件自动归并方便用户出图。

5、计算理论先进、有效解决工程难题、降低工程造价

■ 支持基坑边界不封闭和坑内坑等特殊模式基坑的设计；支持双排桩等新型支护形式的计算；支持“增量法”等新型弹性计算方法。
■ 软件具有多种计算模式和土压力模型，可灵活调整施工工况，模拟施工全过程（开挖、加撑、换撑、拆撑）计算，并可预测地表沉降，根据预测结果指导施工。
■ 在支护结构中，可分层指定各地层水平弹性系数计算方法（即m、c、K法），有效的解决了土、岩结合情况下支护结构内力及位移的计算问题。
■ 基坑三维整体有限元计算，考虑了基坑结构的整体空间效应，从而使计算结果更加经济、合理。

二、软件亮点:

■ 国内率先实现了支护构件、内撑、立柱、斜撑与周围土体共同工作的基坑工程三维整体有限元分析大型实用商品化软件，引进了桩、墙侧向刚度，使计算结果更加符合实际情况。
■处理平面不封闭内支撑体系、内支撑和锚杆混合体系、无内支撑的连续墙空间计算、加预应力的内支撑体系、上下错层的内支撑体系、不同区域采用不同支护形式的复合支护体系及坑内坑的特殊支护形式等游刃有余。
■为适应工程规范化管理和提高使用单位竞争能力，唯一全部提供计算图、施工图、工程量统计和造价统计功能的基坑软件。
■从基坑支护结构的平面布置、内支撑设置，到支护结构的空间分析、配筋计算、构件归并、计算书及施工图的生成，全过程实现了计算机化。
■三维整体计算：二维建模（简单）、三维计算（真实）、三维查看（方便），基坑支护结构的内力、位移的三维云图或曲线显示，可以对任意单构件的计算结果进行查看，并可进行基坑开挖过程位移动画演示。
■可支持《建筑基坑设计P-BIM软件功能与信息交换标准》T/CECS-CBIMU 4-2017标准，支持读入勘察、基础P-BIM数据，并输出基坑P-BIM数据。

三、典型案例分析:

《深基坑支护结构设计软件》在北京华泰商厦、首都机场停车楼、张家口沙子岭电厂等全国数千项基坑支护工程中得到了广泛应用，充分显示出软件的强大生命力。

（1）保证工程质量，减少工程事故

■ 某矩形平面的基坑工程，施工中设置了4道临时角撑。角撑拆除后，在有3米高填土的一侧发生坍塌，经这套软件分析计算，证实支护构件强度不足，设计不合理。

（2）提高生产效率，增强竞争实力:

■广州吉祥大厦支护工程，开始由3人手工计算，一周时间仅完成了一个方案；施工过程中，临时变更方案，改用这套软件计算，一个人仅半天时间算了9套方案，对强度不足的部位进行了加强。上海隧道公司采用这套软件设计的申海大厦支护工程被评为优质工程。

（3）提供实用设计方法:

■处理复杂情况开挖深度19米，设置了4道内支撑的上海金茂大厦，使用该软件进行空间整体分析，仅用两个小时即得到了准确的计算结果，并迅速查到任意构件的内力、变形、反力。

（4）提高科学预测能力，实现优化设计:

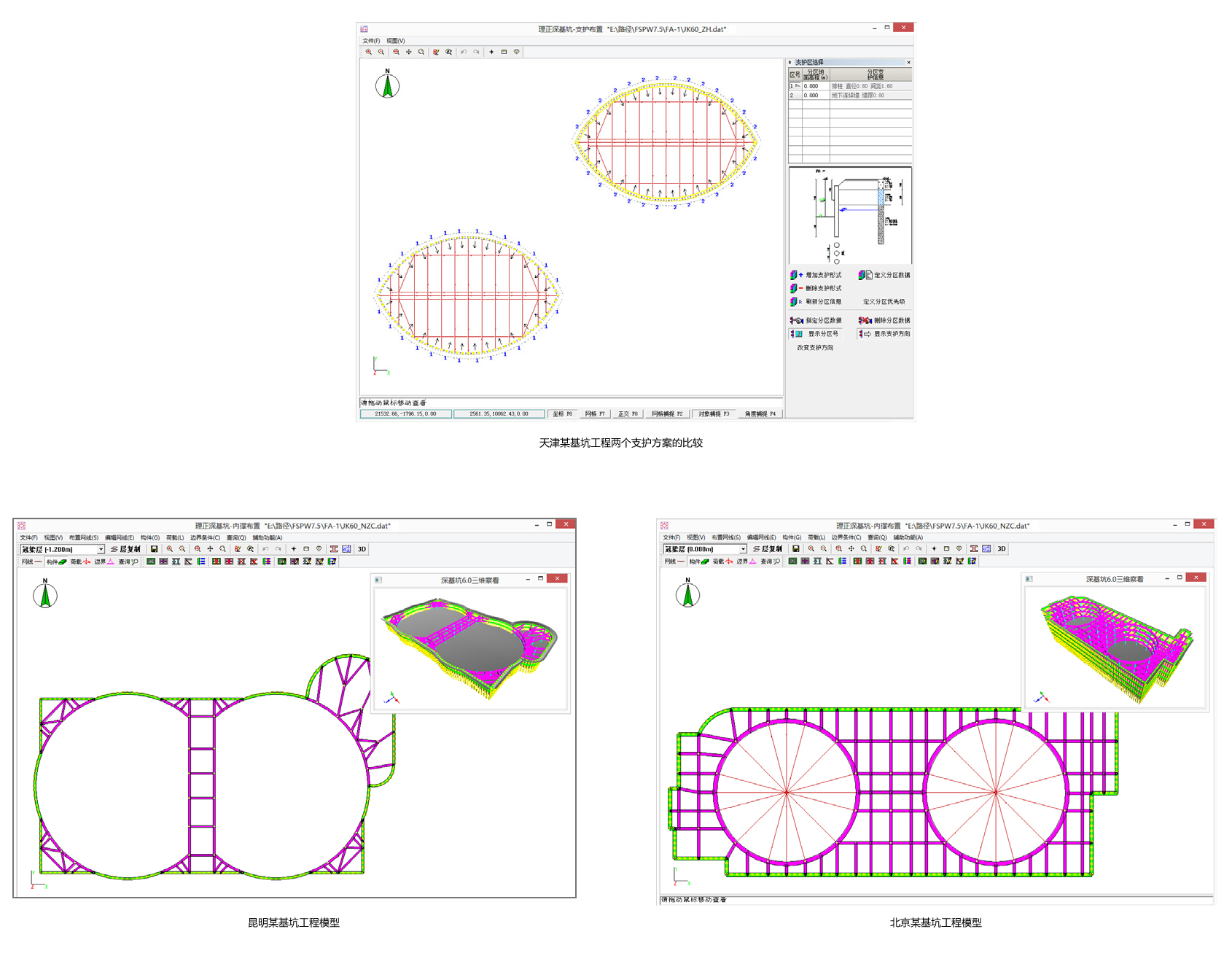

■河北某基坑支护工程为了严格限制水平侧移，在桩顶设置了一道锚杆（打到临近建筑物基础下），实侧的水平位移为2mm。后经这套软件复核，如将锚杆位置下调2~3m，内力可减少1半，从而节约大量钢筋，而位移仍可控制在10mm以内。天津某支护工程，采用该软件进行设计方案比较，在水平内撑上沿基坑长向对称设置了1500kN预应力的方案，比不设预应力的方案，位移和内力均有很大程度的减少。

（5）降低工程成本，节约大量资金:

■北京市重点工程西大旺220千伏变电所，其基坑工程采用这套软件进行设计，节省钢材100多吨。
